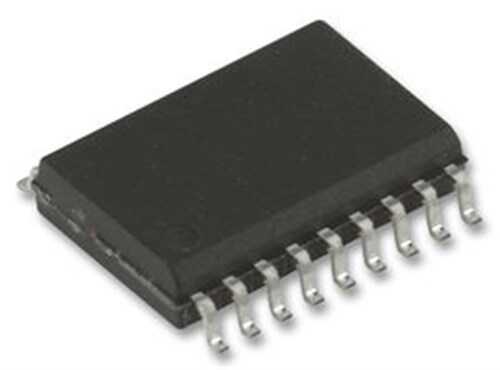

74LS373 SOP-20

74LS373, içerisinde sekiz adet D-Tipi Şeffaf Mandal (Transparent Latch) bulunan ve 3-durumlu (3-State) çıkışlara sahip çok popüler bir oktal (8-bit) entegredir. Özellikle mikroişlemci sistemlerinde veri yollarından gelen veriyi geçici olarak yakalamak ve saklamak için tasarlanmıştır. SOP-20 yüzey montajlı kılıfı, modern ve yoğun devre kartı tasarımlarında kullanım için idealdir.

74LS373'ün Özellikleri ve Avantajları

• Oktal Şeffaf Mandal: Tek bir çipte 8-bitlik veriyi mandallayabilen (latch) sekiz adet D-tipi mandal içerir.
• Şeffaf Mod: Mandal Kontrol (LE veya C) pini 'HIGH' olduğunda, mandallar 'şeffaf' hale gelir ve çıkışlar (Q), girişleri (D) anlık olarak takip eder.
• Mandallama Modu: Mandal Kontrol pini 'LOW' olduğunda, mandallar o andaki veri girişini yakalar ve saklar. Girişlerdeki sonraki değişiklikler çıkışları etkilemez.
• 3-Durumlu Çıkışlar: Çıkış Kontrol (OE) pini sayesinde çıkışlar yüksek empedans moduna alınabilir, bu da veri yolu (bus) paylaşımını kolaylaştırır.
• SOP-20 Kılıf: Kompakt SMD paketi, PCB üzerinde alan verimliliği sağlar.

Başlıca Kullanım Alanları

• Mikroişlemci ve Mikrodenetleyici Sistemlerinde Veri Yolu Arayüzleri
• Giriş/Çıkış (I/O) Portları
• Geçici Veri Depolama Kaydedicileri (Temporary Storage Registers)
• Adres Mandalama
• Dijital Sinyal İşleme Sistemleri
• Endüstriyel Kontrol ve Otomasyon

Sık Sorulan Sorular (SSS)

Şeffaf Mandal (Transparent Latch) ile Flip-Flop arasındaki fark nedir?
→ Temel fark tetiklenme yöntemidir. Bir flip-flop, saat sinyalinin sadece kenarında (yükselen veya düşen) tetiklenir (edge-triggered). Bir mandal ise seviye tetiklemelidir (level-triggered). Yani, kontrol pini belirli bir seviyede (örn: 'HIGH') olduğu sürece 'şeffaf' kalır ve girişi çıkışa aktarır.

Bu entegreyi neden bir mikroişlemci ile kullanmam gerekebilir?
→ Mikroişlemciler genellikle adres ve veri bilgilerini aynı pinler üzerinden zaman paylaşımlı olarak gönderir. 74LS373 gibi bir mandal, veri yoluna önce adres bilgisi geldiğinde bu adresi yakalayıp saklamak için kullanılır. Böylece mikroişlemci aynı pinleri veri göndermek için serbestçe kullanabilir.

Mikroişlemcili sistemlerinizde kararlı ve güvenilir veri mandallama için 74LS373 oktal latch en iyi çözümdür.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
