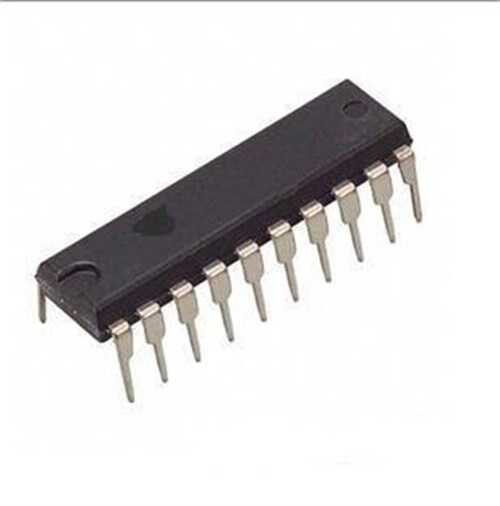

74LS540 DIP-20

74LS540, 74LS (Low-power Schottky) lojik ailesinin bir üyesi olan, 8-bit Eviren Üç Durumlu Tampon/Hat Sürücü (Octal Inverting Three-State Buffer/Line Driver) entegresidir. Yüksek kapasitif yüklere sahip veri yollarını (bus) sürmek için tasarlanmıştır. Eviren (inverting) yapısı sayesinde girişindeki sinyalin terslenmiş halini çıkışa verir.

74LS540 DIP-20'nin Özellikleri ve Avantajları

• Lojik Ailesi: LS-TTL (Low-power Schottky)
• Fonksiyon: 8-bit (Octal) Eviren Tampon/Sürücü
• Çıkış Tipi: Üç Durumlu (3-State), veri yolu uygulamaları için kritik bir özelliktir.
• Yüksek Akım Kapasitesi: Standart lojik kapılara göre daha yüksek çıkış akımı sağlayarak uzun hatları ve çoklu yükleri sürebilir.
• Eviren (Inverting) Çıkış: Girişteki '1' sinyalini çıkışta '0' olarak, '0' sinyalini ise '1' olarak verir.
• Kontrol Girişleri: İki adet aktif-düşük çıkış etkinleştirme (Output Enable) girişi sayesinde kolay kontrol imkanı sunar.
• Paket Tipi: DIP-20 (Delik içi montaj), standart devre kartları için uygundur.

Başlıca Kullanım Alanları

• Mikroişlemci sistemlerinde adres ve veri yolu (address/data bus) sürücüsü.
• Bellek (RAM/ROM) yongaları için adres tamponlama.
• Genişleme kartları ve çevre birimleri arasında arayüz oluşturma.
• Büyük LED göstergeleri veya diğer yüksek akım gerektiren yükleri sürme.
• Sistemlerde sinyal izolasyonu ve güçlendirme.

Sık Sorulan Sorular (SSS)

Soru: 74LS540 ile 74LS541 arasındaki fark nedir?
→ Her ikisi de 8-bit üç durumlu tampon entegresidir. Temel fark, 74LS540'ın eviren (inverting) olması, yani sinyali terslemesidir. 74LS541 ise evirmeyen (non-inverting) bir tampondur, girişteki sinyali değiştirmeden çıkışa aktarır. Projenizin ihtiyacına göre doğru olanı seçmeniz gerekir.

Soru: Bu entegreyi neden standart bir lojik kapı yerine kullanmalıyım?
→ Standart lojik kapıların (örn. 74LS04 Not kapısı) çıkış akımları sınırlıdır. 74LS540 gibi bir hat sürücüsü, birden fazla entegrenin bağlı olduğu veya fiziksel olarak uzun olan bir veri yolunun gerektirdiği yüksek kapasitif yükü sürebilecek şekilde tasarlanmıştır. Bu, sinyal bütünlüğünü korur ve sistemin kararlı çalışmasını sağlar.

Veri yolu (bus) uygulamalarınızda güçlü ve güvenilir bir sürüş için 74LS540 DIP-20 tampon entegresini kullanın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar ve pin yapılandırması için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
