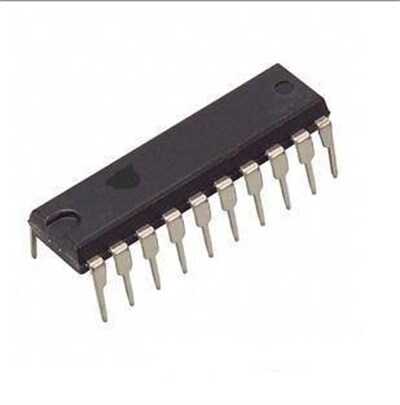

74LS541 DIP-20 Octal Buffer/Line Driver Entegresi

74LS541, 8 bitlik (oktal) veri yolları için tasarlanmış, yüksek performanslı bir oktal buffer ve line driver entegresidir. İçerisinde sekiz adet evirmeyen (non-inverting) ve 3-state (üç durumlu) çıkışa sahip tampon devresi barındırır. Bu entegre, özellikle mikroişlemci tabanlı sistemlerde bellek veya çevre birimlerine giden veri yollarını güçlendirmek (buffer) ve sürmek (drive) için kullanılır. DIP-20 kılıf yapısı, 8-bitlik veri yolu için gerekli tüm pin bağlantılarını kompakt bir şekilde sunar.

74LS541'in Özellikleri ve Avantajları

• Oktal Yapı: 8-bit veri yolları için idealdir, tek bir entegre ile tüm hattı tamponlar.
• 3-State Çıkışlar: Ortak veri yolu (bus) uygulamaları için çıkışların yüksek empedans moduna alınmasını sağlar, veri çakışmasını önler.
• Yüksek Akım Sürüş Kapasitesi: Çıkışları, kapasitif yükleri ve uzun hatları sürebilecek kadar güçlüdür.
• Evirmeyen (Non-Inverting) Lojik: Giriş verisi, lojik seviyesi değiştirilmeden çıkışa aktarılır.
• İki Ayrı Enable Kontrolü: İki adet 'output enable' (çıkış etkinleştirme) pini sayesinde çıkışların kontrolü kolayca yapılır.
• Histerezisli Girişler: Gürültülü ortamlarda daha kararlı bir anahtarlama sağlamak için girişlerde histerezis (Schmitt-trigger action) bulunur.

Başlıca Kullanım Alanları

• Mikroişlemci ve mikrodenetleyici sistemlerinde adres ve veri yolu sürücüsü.
• Bellek (RAM/ROM) arayüz devreleri.
• G/Ç (I/O) port genişletme kartları.
• Sistem kartları arasında sinyal iletimi ve güçlendirilmesi.
• Büyük LED panelleri veya diğer yüksek akım gerektiren lojik yüklerin sürülmesi.

Sık Sorulan Sorular (SSS)

Soru: 74LS541 ile 74LS540 arasındaki fark nedir?
→ Her ikisi de oktal buffer'dır ancak temel fark lojik fonksiyonlarıdır. 74LS541 evirmeyen (non-inverting) bir buffer iken, 74LS540 eviren (inverting) bir buffer'dır. Yani 74LS540'ta girişe uygulanan '1' çıkışta '0' olur.

Soru: 'Line Driver' (Hat Sürücü) ne anlama gelir?
→ 'Line Driver', sinyalleri uzun kablolar veya baskı devre yolları üzerinden bozulmadan iletmek için tasarlanmış, yüksek akım kapasitesine sahip bir tampon devresidir. Hattın kapasitif ve endüktif etkilerine karşı sinyalin bütünlüğünü korur.

8-bit veri yollarınızı güçlendirmek ve kararlı bir iletişim sağlamak için 74LS541 Octal Buffer en doğru tercihtir.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve detaylı teknik özellikler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
