74LVC4245APWR - LJ245A TSSOP-24 Octal Bus Transceiver

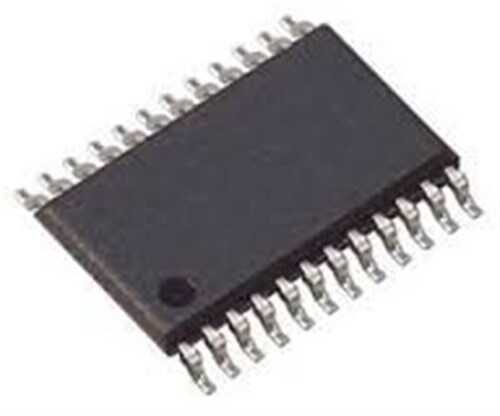

74LVC4245APWR, 8-bitlik çift beslemeli bir seviye dönüştürücü bus alıcı-vericisidir (level-shifting bus transceiver). Bu entegre, farklı voltaj seviyelerinde çalışan iki veri yolu arasında çift yönlü iletişimi sağlamak için özel olarak tasarlanmıştır. Örneğin, 3.3V'luk bir mikrodenetleyici ile 5V'luk bir çevre birimi arasında sorunsuz bir şekilde veri aktarımı yapar. Kompakt TSSOP-24 kılıfındadır.

74LVC4245APWR'nin Özellikleri ve Avantajları

• Çift Besleme ve Seviye Dönüşümü: VCCA ve VCCB portları sayesinde 1.65V ile 5.5V arasında çalışan sistemler arasında voltaj seviyesi çevirimi yapar.
• Çift Yönlü İletişim: Yön (DIR) kontrol pini ile A portundan B portuna veya B'den A'ya veri akış yönü kolayca belirlenebilir.
• 3-Durumlu Çıkışlar: Output Enable (OE) pini sayesinde veri yolu izole edilebilir, bu da onu paylaşımlı veri yolu uygulamaları için ideal kılar.
• Yüksek Hız: LVC (Low-Voltage CMOS) ailesi, düşük voltajlarda bile yüksek hızlı çalışma performansı sunar.
• Güç Kapalı İzolasyonu: Cihazlardan biri kapalıyken bile veri yolunu etkilemeyen Ioff özelliği, sistem güvenilirliğini artırır.

Başlıca Kullanım Alanları

• 3.3V işlemciler ile 5V'luk sensörler, ekranlar veya eski çevre birimleri arasında arayüz oluşturma.
• SD kartlar, flash bellekler gibi farklı voltaj seviyelerinde çalışan bileşenlerin entegrasyonu.
• Çoklu voltajlı gömülü sistemlerde veri yolu tamponlama ve izolasyon.
• Cep telefonları, tabletler ve diğer taşınabilir cihazlarda voltaj seviyesi adaptasyonu.
• Genel amaçlı I/O portu genişletme ve voltaj çevirimi.

Sık Sorulan Sorular (SSS)

Soru: Bu entegre 'auto-direction' (otomatik yön algılama) özelliğine sahip mi?
→ Hayır, 74LVC4245 serisi otomatik yön algılama özelliğine sahip değildir. Veri akışının yönü, harici bir mikrodenetleyici pini tarafından kontrol edilen Yön (DIR) pini ile manuel olarak ayarlanmalıdır.

Soru: VCCA ve VCCB portlarına hangi voltajları bağlamalıyım?
→ Genellikle daha düşük voltaj seviyesi VCCA'ya, daha yüksek voltaj seviyesi ise VCCB'ye bağlanır. Örneğin, 3.3V'luk bir mikrodenetleyici A portuna ve 5V'luk bir sensör B portuna bağlanacaksa, VCCA=3.3V ve VCCB=5V olmalıdır.

Farklı voltaj seviyeleri arasındaki iletişim engelini 74LVC4245APWR seviye dönüştürücü ile kolayca aşın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
