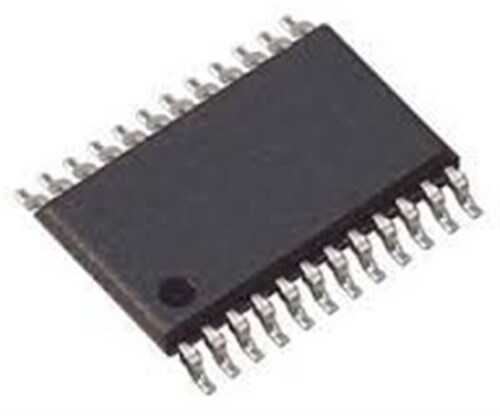

74LVX4245MTCX - LVX4245 TSSOP-24 Çift Beslemeli Seviye Çevirici

74LVX4245MTCX, farklı mantık seviyelerinde çalışan iki sistem arasında 8-bitlik çift yönlü veri iletişimi sağlayan bir çift beslemeli bus alıcı-vericisidir (dual-supply bus transceiver). Özellikle 3.3V ve 5V sistemler arasında bir köprü görevi görmek için optimize edilmiştir. TSSOP-24 kılıfı, modern ve kompakt tasarımlar için idealdir.

74LVX4245MTCX'in Özellikleri ve Avantajları

• Etkili Seviye Çevirimi: Bir portu 5V toleranslı 3.3V (LV) mantığı için, diğer portu ise 5V (TTL) mantığı için optimize edilmiştir, bu da onu en yaygın voltaj çevrim senaryoları için mükemmel kılar.
• Çift Besleme Mimarisi: VCCA (3.3V) ve VCCB (5V) pinleri ile her iki veri yolu için de uygun voltaj seviyelerini sağlar, bu da sinyal bütünlüğünü ve güvenilirliği artırır.
• Çift Yönlü Kontrol: T/R# (Transmit/Receive) pini, veri akışının yönünü (A'dan B'ye veya B'den A'ya) belirler.
• Yüksek Empedans Modu: Çıkış Etkinleştirme (OE#) pini LOW olduğunda aktif olan çıkışlar, bu pin HIGH yapıldığında yüksek empedans durumuna geçerek veri yolunu serbest bırakır.
• Gürültüye Karşı Dayanıklılık: LVX serisi, düşük voltajda çalışırken bile iyi gürültü marjları sunmak üzere tasarlanmıştır.

Başlıca Kullanım Alanları

• 3.3V'luk modern bir mikrodenetleyiciyi, 5V ile çalışan eski nesil bir çevre birimine bağlamak.
• Karma voltajlı sistemlerde (örneğin, 3.3V CPU ve 5V I/O kartı) veri yolu izolasyonu ve tamponlama.
• PC anakartları ve endüstriyel kontrol kartları gibi karmaşık sistemlerde sinyal seviyesi adaptasyonu.
• FPGA veya CPLD tabanlı tasarımlarda farklı voltaj standartlarına sahip I/O bankaları arasında iletişim kurmak.
• Genel amaçlı veri yolu alıcı-vericisi olarak kullanımı.

Sık Sorulan Sorular (SSS)

Soru: 74LVX4245 ile 74LVC4245 arasındaki fark nedir?
→ Her ikisi de seviye çeviricidir ancak farklı optimizasyonlara sahiptirler. LVC (Low-Voltage CMOS) serisi genellikle daha geniş bir voltaj aralığını (örn: 1.65V-5.5V) destekler ve daha hızlı olabilir. LVX serisi ise özellikle 3.3V-5V çevrimine odaklanmış, iyi sürüş kabiliyetine ve gürültü bağışıklığına sahip bir seridir. Projenizin spesifik hız ve voltaj gereksinimlerine göre seçim yapılmalıdır.

Soru: Bu entegrenin pinleri 5V toleranslı mıdır?
→ Evet, LVX serisinin temel avantajlarından biri, 3.3V ile beslenirken bile giriş pinlerinin 5V'luk sinyallere hasar görmeden dayanabilmesidir. Bu özellik, 5V'luk bir sistemden 3.3V'luk bir sisteme güvenli bir şekilde sinyal girişi yapılmasını sağlar.

3.3V ve 5V dünyaları arasında kusursuz bir iletişim köprüsü kurmak için 74LVX4245MTCX'i kullanın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
