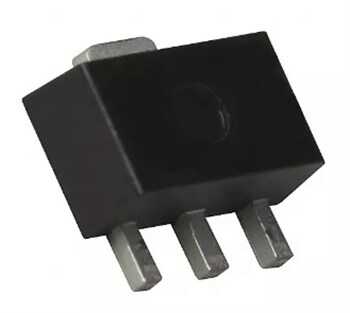

78L09 SOT-89 Voltaj Regülatörü

78L09 SOT-89, elektronik devrelerde yaygın olarak kullanılan, kompakt bir pozitif voltaj regülatörüdür. Daha yüksek ve kararsız bir giriş voltajını, sabit ve güvenilir bir +9V çıkışa dönüştürmek için tasarlanmıştır. Yüzey montaj (SMD) SOT-89 kılıfı sayesinde, modern ve yerden tasarruf gerektiren PCB tasarımları için mükemmel bir seçimdir.

78L09 SOT-89'nin Özellikleri ve Avantajları

• Sabit 9V Çıkış: Hassas devreler için stabil ve gürültüsüz bir +9V güç kaynağı sağlar.
• Düşük Akım Kapasitesi: Genellikle 100mA'e kadar çıkış akımı sunarak düşük güç tüketen bileşenler için idealdir.
• Kompakt SOT-89 Kılıf: Yüzey montaj (SMD) teknolojisi ile uyumlu olup, devre kartlarında minimum yer kaplar.
• Dahili Korumalar: Aşırı ısınmaya karşı termal kapatma ve kısa devre koruması gibi dahili güvenlik mekanizmalarına sahiptir.
• Geniş Giriş Voltaj Aralığı: 9V'tan önemli ölçüde daha yüksek giriş voltajlarıyla (genellikle 30V'a kadar) çalışabilir.

Başlıca Kullanım Alanları

• Pil ile çalışan taşınabilir cihazlar.
• Mikrodenetleyici (Arduino, PIC vb.) kartlarında referans voltajı oluşturma.
• Sensör ve op-amp devrelerinin beslenmesi.
• Telekomünikasyon ekipmanları ve ses devreleri.
• Yerel voltaj regülasyonu gerektiren daha büyük sistemler.

Sık Sorulan Sorular (SSS)

7809 ile 78L09 arasındaki temel fark nedir?
→ Temel fark akım kapasitesidir. Standart 7809 regülatörler genellikle 1A'e kadar akım sağlayabilirken, 'L' serisi olan 78L09, daha düşük güç uygulamaları için tasarlanmıştır ve tipik olarak 100mA (0.1A) akım kapasitesine sahiptir.

Bu regülatör ile harici kapasitör kullanmak gerekir mi?
→ Evet, kesinlikle tavsiye edilir. Regülatörün giriş ve çıkış bacaklarına yakın konumlandırılmış seramik veya elektrolitik kapasitörler, voltaj dalgalanmalarını filtreleyerek devrenin kararlılığını artırır.

Kompakt ve verimli 9V regülasyonu gerektiren SMD projeleriniz için 78L09 SOT-89, güvenilir bir tercihtir.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik özellikler ve pin bağlantıları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
