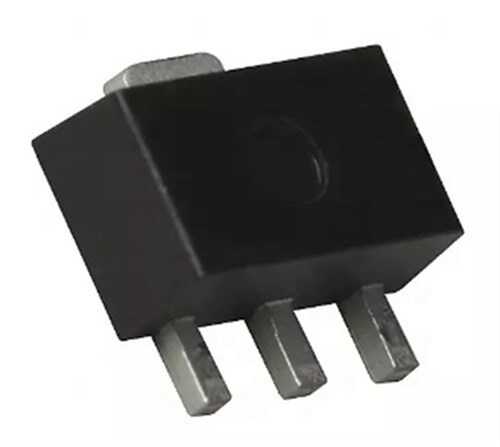

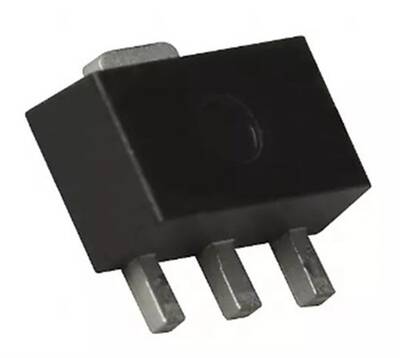

78L10 SOT-89

78L10, sabit +10V pozitif voltaj çıkışı sağlayan, güvenilir bir üç terminalli lineer voltaj regülatörüdür. Yüzey montaj uygulamaları için optimize edilmiş SOT-89 kılıfı ile sunulan bu komponent, düşük akım gerektiren birçok elektronik devrede kararlı bir güç kaynağı sağlamak için yaygın olarak kullanılır.

78L10'un Özellikleri ve Avantajları

• Sabit 10V Çıkış: Harici bileşenlere ihtiyaç duymadan tutarlı bir +10V çıkış sağlayarak devre tasarımını kolaylaştırır.
• Termal Koruma: Entegre termal aşırı yük koruması, aşırı ısınma durumunda çipin kendini kapatarak hasar görmesini engeller.
• Kısa Devre Koruması: Dahili kısa devre akım sınırlaması, çıkışta oluşabilecek anlık kısa devrelere karşı koruma sağlar.
• SOT-89 Kılıfı: Bu yüzey montaj kılıfı, SOT-223'ten daha küçük olup orta düzeyde ısı dağıtımı gerektiren kompakt tasarımlar için uygundur.
• Geniş Uygulama Alanı: Basitliği ve güvenilirliği sayesinde hem hobi projelerinde hem de profesyonel uygulamalarda sıkça tercih edilir.

Başlıca Kullanım Alanları

• Op-amp'lar ve karşılaştırıcılar için referans voltaj kaynağı
• Mikrodenetleyici tabanlı projeler
• Telekomünikasyon cihazları
• Endüstriyel kontrol devreleri
• Tüketici elektroniği ürünlerinde lokal regülasyon

Sık Sorulan Sorular (SSS)

Soru: 78L10 kullanırken hangi kondansatörleri kullanmalıyım?
→ Genellikle, giriş tarafına 0.1μF ile 0.33μF arasında bir seramik kondansatör ve çıkış tarafına stabiliteyi artırmak için 0.1μF'lık bir seramik kondansatör bağlanması önerilir.

Soru: Bu regülatörün minimum giriş voltajı ne olmalıdır?
→ Lineer regülatörlerin çalışması için giriş voltajının çıkış voltajından daha yüksek olması gerekir. 78L10 için stabil bir 10V çıkış elde etmek amacıyla genellikle en az 12.5V - 13V'luk bir giriş voltajı tavsiye edilir.

10V gerektiren düşük akımlı devreleriniz için 78L10, kanıtlanmış ve ekonomik bir güç çözümüdür.

Not: Bu sayfadaki bilgiler yalnızca genel referans amaçlıdır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
