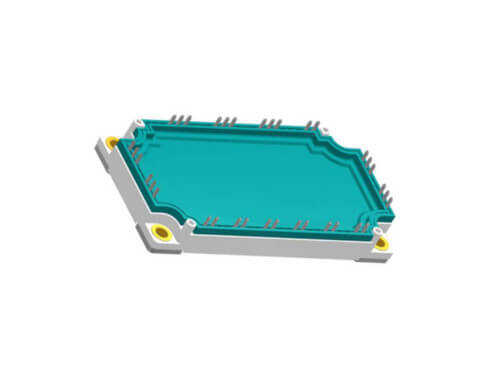

7MBR75VB-120-50 75A 1200V 62x122Case (M712)

7MBR75VB-120-50, yüksek gerilim ve yüksek akım gereksinimlerini bir arada karşılayan, 75A akım ve 1200V gerilim kapasitesine sahip çok yönlü bir IGBT PIM modülüdür. Geniş ve endüstri standardı M712 (62x122mm) kılıfı ile hem mükemmel termal performans hem de mekanik sağlamlık sunar. Bu modül, güçlü motor sürücüleri ve endüstriyel invertörler için güvenilir bir temel oluşturur.

7MBR75VB-120-50'nin Özellikleri ve Avantajları

• Yüksek Gerilim ve Akım: 1200V ve 75A kapasitesi, geniş bir güç aralığındaki uygulamaları destekler.
• Entegre 7-in-1 Yapı: Komple bir güç katını (doğrultucu, invertör, fren) tek bir pakette sunarak sistem tasarımını basitleştirir ve yerden tasarruf sağlar.
• Sağlam M712 Kılıfı: Endüstriyel ortamlarda uzun ömürlü ve güvenilir çalışma için tasarlanmış, kanıtlanmış bir pakettir.
• Optimize Edilmiş Anahtarlama: Düşük anahtarlama kayıpları ve kontrollü anahtarlama özellikleri, EMI (Elektromanyetik Girişim) gürültüsünü azaltmaya yardımcı olur.
• Termal Verimlilik: Geniş taban plakası, ısıyı soğutucuya etkin bir şekilde aktararak bileşenin daha serin çalışmasını sağlar.

Başlıca Kullanım Alanları

• Yüksek güçlü AC motor sürücüleri (7.5-11 kW aralığı)
• Genel amaçlı endüstriyel invertörler
• Kesintisiz Güç Kaynakları (UPS)
• Servo sürücüler ve pozisyonlama sistemleri
• Yenilenebilir enerji uygulamaları (örn. solar invertörler)

Sık Sorulan Sorular (SSS)

Soru: 1200V'luk bir modülü 600V'luk bir modül yerine kullanabilir miyim?
→ Evet, kullanabilirsiniz. Daha yüksek gerilim değerine sahip bir modül, daha düşük gerilimde sorunsuz çalışır ve ek bir güvenlik marjı sunar. Ancak, 1200V modüllerin VCE(sat) değeri genellikle 600V modüllerden biraz daha yüksek olabilir, bu da iletim kayıplarında küçük bir artışa neden olabilir.

Soru: Bu modül için soğutucu (heatsink) seçimi nasıl yapılmalıdır?
→ Soğutucu seçimi, uygulamanın güç kaybı, ortam sıcaklığı ve hava akışı gibi faktörlere bağlıdır. Ürünün datasheet'inde belirtilen termal direnç (Rth) değerleri kullanılarak, modülün jonksiyon sıcaklığını güvenli limitler içinde tutacak uygun bir soğutucu hesaplanmalıdır.

Güçlü, güvenilir ve çok yönlü bir çözüm arıyorsanız, 7MBR75VB-120-50 projeleriniz için doğru seçimdir.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Detaylı teknik özellikler ve uygulama notları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
