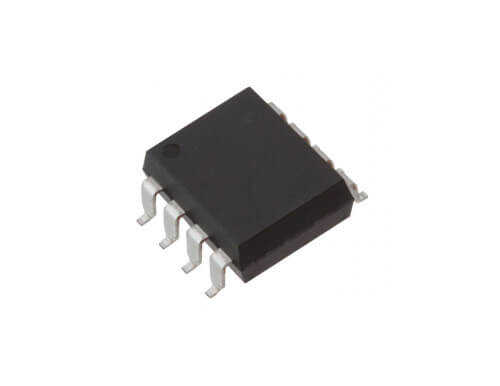

A HCNW4503 SMD-8GW Yüksek Hızlı Optokuplör

A HCNW4503, yüksek hızlı dijital sinyallerin izolasyonu için tasarlanmış, SMD-8 Geniş Gövde (Gull Wing) kılıfında bir yüksek hızlı optokuplördür. TTL ve CMOS uyumlu mantık çıkışına sahip olan bu entegre, gürültülü endüstriyel ortamlarda bile yüksek CMR (Common Mode Rejection) özelliği sayesinde veri bütünlüğünü korur. Hızlı veri iletişimi gerektiren arayüzlerde güvenilir bir izolasyon çözümü sunar.

A HCNW4503'nin Özellikleri ve Avantajları

• Yüksek Veri Hızı: 1 Mbd'ye kadar veri hızlarını destekleyerek hızlı dijital haberleşme hatları için idealdir.
• Yüksek CMR: 1000 V/µs tipik CMR değeri ile ortak mod gürültüsünü etkin bir şekilde bastırır ve sinyal hatalarını önler.
• Geniş Gövde Kılıfı: HCNW serisi, standart SOP kılıflara göre daha geniş bir yalıtım mesafesi (creepage) sunarak yüksek voltaj güvenliğini artırır.
• Mantık Kapısı Çıkışı: Dahili Schmitt-tetikleyiciye sahip totem-pole çıkışı, harici pull-up direncine ihtiyaç duymadan doğrudan mikrodenetleyicilere veya diğer mantık kapılarına bağlanabilir.
• Geniş VCC Aralığı: 4.5V ile 20V arasında geniş bir besleme gerilimi aralığında çalışarak farklı sistemlere kolayca entegre olur.

Başlıca Kullanım Alanları

• Endüstriyel Haberleşme: RS-485, RS-232 ve CAN bus gibi haberleşme protokollerinde hat alıcılarının (line receiver) izolasyonu.
• Dijital Mantık Zemin İzolasyonu: Farklı topraklama seviyelerine sahip dijital sistemler arasında güvenli veri aktarımı.
• Çoklayıcı Veri Aktarımı (Multiplexed Data): Gürültülü ortamlarda çok kanallı veri hatlarının izolasyonu.
• Anahtarlamalı Güç Kaynakları (SMPS): Kontrol sinyallerinin yüksek voltajlı güç katından izole edilmesi.
• Motor Kontrol Sürücüleri: Mikrodenetleyici ile akıllı güç modülü (IPM) arasında arayüz oluşturma.

Sık Sorulan Sorular (SSS)

Soru: HCNW4503'nin 'W' harfi ne anlama geliyor?
→ Cevap: 'W' harfi, kılıfın 'Wide Body' yani Geniş Gövde olduğunu belirtir. Bu, standart kılıflara göre pinler arasında daha fazla yalıtım mesafesi sağlayarak daha yüksek voltajlarda güvenlik ve güvenilirlik sunar.

Soru: Bu optokuplör için harici bir pull-up direncine ihtiyacım var mı?
→ Cevap: Hayır, HCNW4503'nin totem-pole (push-pull) çıkış yapısı sayesinde harici bir pull-up veya pull-down direncine gerek yoktur. Bu, bileşen sayısını azaltır ve PCB tasarımını basitleştirir.

Yüksek hızlı ve gürültüye dayanıklı dijital izolasyon çözümleriniz için A HCNW4503'ü tercih edin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik veriler ve uygulama detayları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
