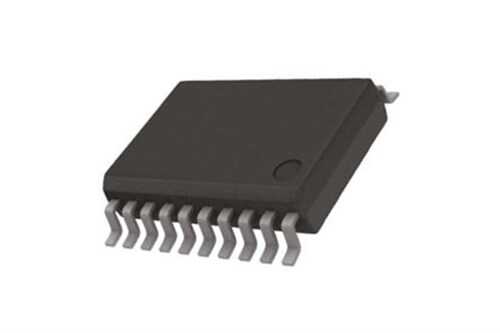

A2982SLWTR-T - A2982SLWT SOP-20

A2982SLWTR-T, özellikle röleler, lambalar, LED ekranlar ve küçük motorlar gibi endüktif veya rezistif yükleri sürmek için tasarlanmış, yüksek voltaj ve yüksek akım kapasiteli bir 8 kanallı kaynak sürücü (source driver) entegresidir. SOP-20 kılıfındaki bu güçlü komponent, mikrokontrolcüler gibi düşük güçlü mantık devreleri ile yüksek güçlü yükler arasında güvenli bir arayüz sağlar.

A2982SLWTR-T'nin Özellikleri ve Avantajları

• Çoklu Kanal: Tek bir entegre içerisinde 8 adet bağımsız sürücü kanalı sunarak devre karmaşıklığını ve bileşen sayısını azaltır.
• Yüksek Akım Kapasitesi: Her bir çıkış kanalı, 500 mA'e kadar sürekli akım sağlayabilir, bu da birçok standart röle ve lamba için yeterlidir.
• Yüksek Voltaj Dayanımı: Çıkışlar, 50V'a kadar olan gerilimlere dayanabilir, bu da onu 12V ve 24V sistemler için ideal kılar.
• Dahili Koruma: Çıkışlarda endüktif yüklerin (röle, motor) neden olduğu geri tepme gerilimlerini bastırmak için dahili kelepçe diyotları bulunur.
• Kolay Entegrasyon: TTL ve 5V CMOS mantık seviyeleri ile doğrudan uyumlu girişlere sahiptir, bu da mikrokontrolcülerle kolayca sürülmesini sağlar.
• Paket Tipi: Isı dağılımını optimize eden ve yüzey montajlı tasarımlara uygun SOP-20 paketindedir.

Başlıca Kullanım Alanları

• Röle ve solenoid sürücü devreleri.
• LED matrix ekranlar ve 7 segmentli büyük display'lerin sürülmesi.
• Adım motorları (stepper motor) ve DC motor kontrol arayüzleri.
• Endüstriyel otomasyon ve kontrol sistemlerinde çıkış arabirimleri.
• Otomotiv elektroniği ve aydınlatma kontrolü.

Sık Sorulan Sorular (SSS)

'Source Driver' (Kaynak Sürücü) ne anlama geliyor?
→ Kaynak sürücü, yükü pozitif besleme hattına (VCC) bağlayan bir anahtar gibi çalışır. Yani, bir çıkış aktif olduğunda, o kanaldan yüke doğru akım 'kaynağı' sağlanır. Bu, yükün diğer ucunun toprağa (GND) bağlı olduğu uygulamalar için kullanılır.

Bu entegreyi ULN2803 ile birlikte kullanabilir miyim?
→ A2982 bir 'source driver' (kaynak sürücü), ULN2803 ise bir 'sink driver' (çökertme sürücü)'dür. Birbirlerinin yerine geçmezler ancak H-köprü gibi karmaşık motor sürücü devrelerinde veya matris kontrol uygulamalarında birbirlerini tamamlayıcı olarak kullanılabilirler.

Mikrokontrolcü projelerinizle yüksek güçlü yükleri güvenle kontrol etmek için A2982SLWTR-T 8 kanallı sürücüyü tercih edin.

Not: Bu sayfadaki bilgiler genel bir tanıtım niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
