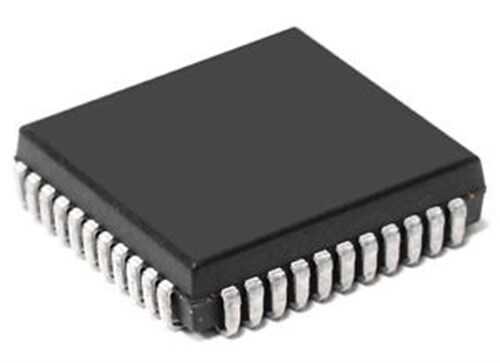

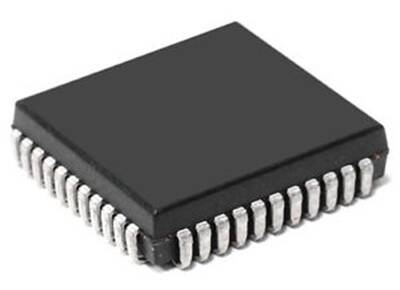

A3977SEDT PLCC-44

A3977SEDT, çift tam köprü sürücüye sahip, gelişmiş bir mikro-step step motor sürücü entegresidir. Adım motorlarını hassas bir şekilde kontrol etmek için tasarlanmıştır. Dahili çeviricisi (translator) sayesinde karmaşık kontrol sinyallerine ihtiyaç duymadan motorun kolayca sürülmesini sağlar. CNC makineleri, 3D yazıcılar ve robotik uygulamaları için idealdir.

A3977SEDT'nin Özellikleri ve Avantajları

• Mikro-step Kontrolü: Tam, yarım, çeyrek ve onaltılık adımlama modlarını destekleyerek motorun daha pürüzsüz ve sessiz çalışmasını sağlar.
• Dahili Çevirici (Translator): Basit STEP ve DIRECTION girişleriyle motor kontrolünü son derece kolaylaştırır.
• Ayarlanabilir Akım Kontrolü: PWM akım kontrolü sayesinde motor sargılarından geçen akımı ayarlayarak farklı motorlar için optimizasyon imkanı sunar.
• Kapsamlı Koruma: Termal kapatma, düşük voltaj kilitleme ve çapraz akım koruması gibi güvenlik özellikleri içerir.
• Yüksek Akım Kapasitesi: Her bir köprü için 2.5A'e kadar çıkış akımı sağlayarak güçlü step motorları sürebilir.

Başlıca Kullanım Alanları

• 3D Yazıcılar
• CNC Freze ve Lazer Kesim Makineleri
• Robotik ve Otomasyon Sistemleri
• Tekstil ve Yazıcı Makineleri
• Kamera Kaydırma Sistemleri (Camera Sliders)

Sık Sorulan Sorular (SSS)

A3977'nin A4988'den farkı nedir?
→ Her ikisi de popüler step motor sürücüleridir. A3977 genellikle daha yüksek akım kapasitesine (2.5A vs ~2A) sahiptir ve PLCC kılıfı daha iyi termal performans sunabilir. A4988 ise daha küçük QFN kılıfında gelir ve yaygın step-stick modüllerinde bulunur. Pin yapıları ve bazı kontrol özellikleri farklıdır.

PLCC-44 kılıfı nasıl lehimlenir?
→ PLCC (Plastic Leaded Chip Carrier) kılıfı, genellikle bir PLCC soketi üzerine takılır veya doğrudan PCB üzerine yüzey montaj (SMD) tekniği ile lehimlenir. Elle lehimlemesi zor olabilir, bu nedenle genellikle sıcak hava istasyonu (hot air) veya reflow fırın kullanılır.

Step motor kontrolü gerektiren hassas hareket sistemlerinizde A3977SEDT ile pürüzsüz ve güvenilir performans elde edin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve detaylı teknik özellikler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
