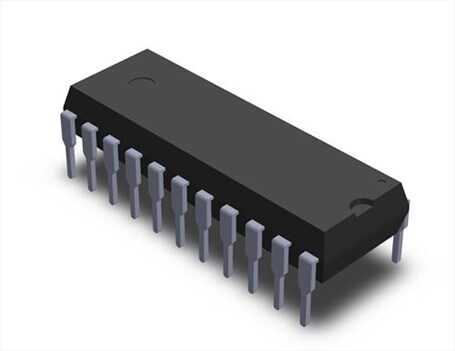

A6801SAT DIP-22 Seri Girişli Mandallı Sürücü Entegresi

A6801SAT, mikrodenetleyiciler veya mantık devreleri ile yüksek akım veya yüksek gerilim gerektiren yükleri kontrol etmek için kullanılan seri girişli, 8-bit mandallı bir sürücü entegresidir. Tek bir seri veri hattı üzerinden kontrol edilerek çok sayıda çıkışı az sayıda pin ile yönetme imkanı sunar. Özellikle vakum floresan ekranlar (VFD) ve LED matrisler için idealdir.

A6801SAT'nin Özellikleri ve Avantajları

• Seri Veri Girişi: Az sayıda mikrodenetleyici pini kullanarak 8 adet çıkışı kontrol etme imkanı sunar, bu da pin tasarrufu sağlar.
• Dahili Mandallar (Latches): Gelen seri veriyi depolayan dahili mandallar sayesinde, veri aktarımı tamamlanana kadar çıkışların durumu değişmez.
• Yüksek Gerilim/Akım Çıkışları: Her bir çıkış, 60V'a kadar gerilimleri ve 40mA'e kadar akımları anahtarlayabilir.
• Kaskad Bağlantı: Birden fazla A6801SAT entegresi birbirine seri olarak (kaskad) bağlanarak çıkış sayısı kolayca artırılabilir (16, 24, 32...).
• DIP-22 Kılıf: Prototipleme ve delik içi montaj uygulamaları için uygun, standart bir kılıf yapısına sahiptir.

Başlıca Kullanım Alanları

• Vakum Floresan Ekran (VFD) sürücü devreleri
• LED matris ve 7 segment display panelleri
• Röle ve solenoid sürücüleri
• Lamba ve gösterge panelleri
• Endüstriyel kontrol sistemleri

Sık Sorulan Sorular (SSS)

'Mandallı Sürücü' (Latched Driver) ne demektir?
→ Mandallı sürücü, girişine gelen dijital veriyi bir 'mandal' (latch) devresinde saklayan bir sürücüdür. Bu sayede, veri girişi değişse bile, mandal komutu gelene kadar çıkışların durumu sabit kalır. Bu, özellikle ekranları güncellerken titremeyi önlemek için çok kullanışlıdır.

Bu entegreyi bir shift register (kaydırmalı kaydedici) gibi kullanabilir miyim?
→ Evet, A6801SAT temel olarak bir seri-giriş, paralel-çıkış kaydırmalı kaydedici (SIPO) ve buna bağlı yüksek güçlü sürücü çıkışlarından oluşur. 74HC595 gibi popüler shift register'lara benzer bir mantıkla çalışır ancak daha yüksek gerilim/akım kapasitesine sahiptir.

Mikrodenetleyici projelerinizde pin sayısını artırmadan çok sayıda yükü A6801SAT ile kolayca kontrol edin.

Not: Bu sayfadaki bilgiler yalnızca referans amaçlıdır. En güncel ve doğru teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
