AC201A1KMLG - AC201 QFN-32 - 10/100M Ethernet PHY Transceiver

AC201A1KMLG, ağa bağlı cihazlarda Ethernet bağlantısı sağlamak için kullanılan, yüksek performanslı ve düşük güç tüketimli bir 10/100 Mbps Fast Ethernet PHY (Fiziksel Katman) alıcı-verici entegresidir. Standart MII (Media Independent Interface) veya RMII (Reduced Media Independent Interface) arayüzü üzerinden bir MAC (Media Access Control) katmanına (genellikle bir mikrodenetleyici veya işlemci içinde bulunur) bağlanır. QFN-32 kılıfı, son derece kompakt tasarımlar için uygundur.

AC201A1KMLG'nin Özellikleri ve Avantajları

• Çift Hız Desteği: Hem 10BASE-T hem de 100BASE-TX standartlarını destekler ve ağ hızını otomatik olarak algılar (Auto-Negotiation).
• Esnek MAC Arayüzü: Hem MII hem de RMII modlarını destekleyerek farklı işlemcilerle uyumluluk ve pin sayısından tasarruf imkanı sunar.
• Düşük Güç Tüketimi: Gelişmiş güç yönetimi özellikleri ve düşük çalışma akımı sayesinde enerji verimli tasarımlar için idealdir.
• Entegre Komponentler: Dahili sonlandırma dirençleri gibi entegre bileşenler sayesinde harici komponent ihtiyacını azaltır.
• Auto-MDIX Desteği: Düz (straight-through) veya çapraz (cross-over) Ethernet kablolarını otomatik olarak algılayıp uyum sağlayarak kurulumu basitleştirir.

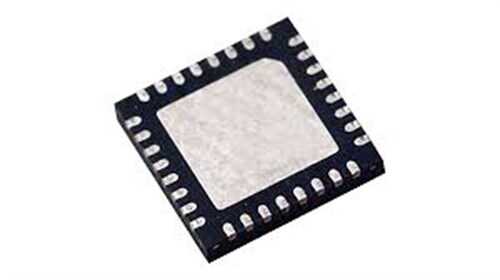

• Kompakt QFN-32 Kılıf: 5x5mm boyutlarındaki Quad Flat No-leads paketi, IoT cihazları gibi yerin kısıtlı olduğu uygulamalar için mükemmeldir.

Başlıca Kullanım Alanları

• Nesnelerin İnterneti (IoT) ağ geçitleri ve cihazları
• Gömülü web sunucuları
• IP kameralar ve güvenlik sistemleri
• Endüstriyel Ethernet anahtarları ve kontrolörleri
• Ağa bağlı medya oynatıcılar (Set-Top Box)
• Ağ arayüz kartları (NIC)

Sık Sorulan Sorular (SSS)

PHY ve MAC arasındaki fark nedir?
→ MAC (Medya Erişim Kontrolü), veriyi paketlere (frame) ayıran ve ağa erişimi yöneten veri bağlantı katmanı (Layer 2) bileşenidir. PHY (Fiziksel Katman) ise bu dijital paketleri Ethernet kablosu üzerinden iletilecek analog sinyallere dönüştüren ve tersini yapan fiziksel katman (Layer 1) bileşenidir. AC201 sadece PHY kısmıdır.

Bu entegreyi kullanmak için harici olarak neye ihtiyacım var?
→ AC201'i bir sisteme entegre etmek için MII/RMII arayüzünü destekleyen bir işlemci/MCU, 25MHz'lik bir kristal veya osilatör, Ethernet transformatörü (magnetics) ve bir RJ45 konnektör gereklidir.

Gömülü sistemlerinizi ve IoT cihazlarınızı AC201A1KMLG ile güvenilir bir şekilde ağa bağlayın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
