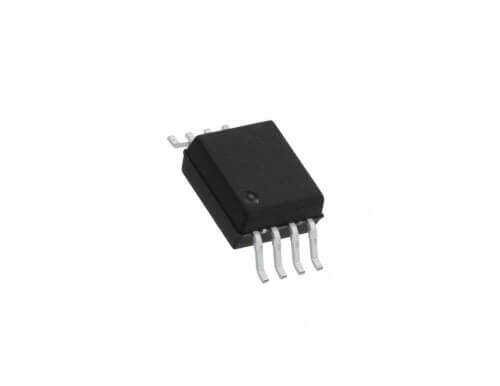

ACPL-K342-500E - K342 SO-8

ACPL-K342-500E (kısa kodu K342), Broadcom tarafından üretilen, yüksek hızlı bir IGBT/MOSFET kapı sürücü optokuplörüdür. Akıllı Güç Modülleri (IPM) ile arayüz oluşturmak için özel olarak tasarlanmıştır. Düşük voltajlı bir mikrodenetleyiciden gelen kontrol sinyallerini, IPM'in girişlerine güvenli bir şekilde iletmek için gerekli olan galvanik izolasyonu ve sinyal koşullandırmayı sağlar. Kompakt SO-8 kılıfı, kart üzerinde yer tasarrufu sunar.

ACPL-K342-500E'nin Özellikleri ve Avantajları

• IPM Arayüzü İçin Optimize Edildi: Akıllı Güç Modüllerinin sürüş gereksinimlerini karşılamak üzere tasarlanmıştır.
• Yüksek Hız: Düşük yayılım gecikmesi (propagation delay) sayesinde yüksek frekanslı anahtarlama uygulamalarında verimli bir performans sunar.
• Entegre Koruma: Dahili Düşük Voltaj Kilitleme (UVLO) ve histerezis özelliği, güç modülünü düşük besleme geriliminin neden olabileceği hasarlardan korur.
• Yüksek Ortak Mod Reddi (CMR): Minimum 35 kV/µs'lik CMR değeri ile gürültülü endüstriyel ortamlarda bile güvenilir sinyal iletimi sağlar.
• Geniş Çalışma Voltajı Aralığı: 15V ile 30V arasında geniş bir VCC aralığı sunarak farklı IPM ve güç devresi tasarımlarına uyum sağlar.

Başlıca Kullanım Alanları

• Akıllı Güç Modülü (IPM) sürücü devreleri
• AC ve Fırçasız DC motor kontrolü
• Endüstriyel invertörler ve servo sürücüler
• Kesintisiz Güç Kaynakları (UPS)
• Yalıtılmış IGBT/MOSFET sürücüleri

Sık Sorulan Sorular (SSS)

Soru: Bu optokuplör neden özellikle IPM'ler için öneriliyor?
→ Cevap: IPM'ler genellikle kendi içlerinde sürücü ve koruma devreleri barındırır, ancak kontrol sinyallerinin hala izole edilmesi gerekir. ACPL-K342, IPM'lerin giriş empedansı ve voltaj seviyeleriyle uyumlu olacak, aynı zamanda gerekli izolasyonu ve gürültü bağışıklığını sağlayacak şekilde optimize edilmiştir.

Soru: 'Yayılım Gecikmesi (Propagation Delay)' neden önemlidir?
→ Cevap: Yayılım gecikmesi, giriş sinyalinin uygulanması ile çıkışın tepki vermesi arasında geçen süredir. Yüksek frekanslı anahtarlamalı uygulamalarda, düşük ve tutarlı bir gecikme, 'dead-time' (ölü zaman) kontrolünün hassas yapılabilmesi ve anahtarlama kayıplarının azaltılması için kritik öneme sahiptir.

IPM tabanlı motor sürücü ve güç dönüştürücü tasarımlarınızda ACPL-K342-500E ile güvenilir ve yüksek performanslı bir arayüz oluşturun.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En güncel ve kesin teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
