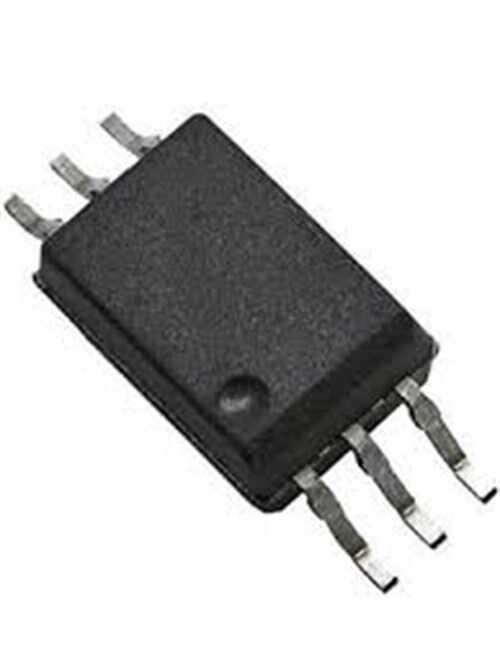

ACPL-P340-500E - P340 SMD-6

ACPL-P340-500E, özellikle IGBT ve MOSFET kapı sürme uygulamaları için optimize edilmiş, yüksek performanslı bir kapı sürücü optokuplörüdür. 1.0A tepe çıkış akımı kapasitesiyle, güç transistörlerini verimli bir şekilde anahtarlamak için gereken gücü sağlar. Galvanik izolasyon özelliği sayesinde, düşük voltajlı kontrol devresini yüksek voltajlı güç devresinden güvenli bir şekilde ayırır.

ACPL-P340-500E'nin Özellikleri ve Avantajları

• Yüksek Çıkış Akımı: 1.0A tepe çıkış akımı ile birçok IGBT ve MOSFET'i doğrudan sürebilir.
• Hızlı Anahtarlama: Düşük yayılma gecikmesi (propagation delay) sayesinde yüksek frekanslı uygulamalarda verimliliği artırır.
• Rail-to-Rail Çıkış: Çıkış voltajının besleme raylarına çok yakın salınım yapması, kapı sürme verimliliğini maksimize eder.
• Düşük Gerilim Kilidi (UVLO): Yetersiz besleme gerilimi durumunda çıkışı kilitleyerek güç transistörünü korur.
• Yüksek CMV Bağışıklığı: Minimum 35 kV/µs CMV değeri ile gürültülü motor sürücü ortamlarında bile kararlı çalışır.
• Kompakt SMD-6 Kılıf: Yüzey montaj teknolojisi ile modern ve kompakt PCB tasarımlarına uygundur.

Başlıca Kullanım Alanları

• IGBT ve Güç MOSFET kapı sürücü devreleri
• Endüstriyel motor sürücüleri ve invertörler
• Anahtarlamalı güç kaynakları (SMPS)
• Kesintisiz güç kaynakları (UPS)
• Yenilenebilir enerji sistemleri (güneş enerjisi invertörleri)
• Elektronik balastlar

Sık Sorulan Sorular (SSS)

Soru: Bu sürücü, IGBT'yi sürmek için tek başına yeterli midir?
→ Evet, 1.0A tepe akım kapasitesi birçok orta güçteki IGBT ve MOSFET'i ek bir tampon katmanı olmadan doğrudan sürmek için yeterlidir. Ancak çok yüksek güçlü modüller için harici bir buffer devresi gerekebilir.

Soru: 'UVLO' özelliği ne işe yarar?
→ Undervoltage Lockout (UVLO), besleme gerilimi belirli bir eşiğin altına düştüğünde optokuplörün çıkışını kapatır. Bu, IGBT'nin veya MOSFET'in düşük kapı gerilimiyle sürülerek hasar görmesini engeller.

Motor sürücü ve güç elektroniği tasarımlarınızda güvenilir ve verimli anahtarlama için ACPL-P340-500E ideal çözümdür.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
