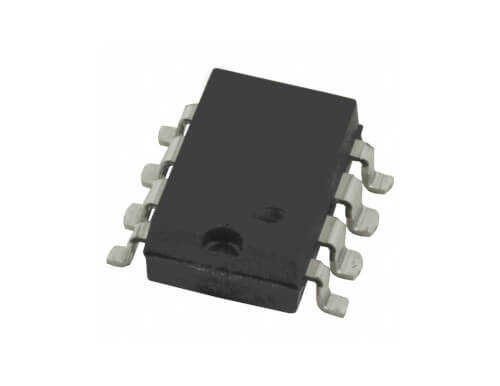

ACPL-T350-560E - AT350V SMD-8 OPTO

ACPL-T350 (AT350V), özellikle IGBT ve Güç MOSFET'lerinin kapılarını (gate) sürmek için tasarlanmış, 0.5A çıkış akımına sahip bir gate drive optokuplörüdür. Bu entegre, düşük voltajlı kontrol mantığı ile yüksek voltajlı güç anahtarları arasında güvenilir izolasyon, yüksek performans ve koruma özellikleri sunar. Ray-Kırpılmış Stretched SO-8 (SMD-8) paketi, yüksek voltaj uygulamaları için artırılmış yüzey aralığı sağlar.

ACPL-T350'nin Özellikleri ve Avantajları

• Optimize Edilmiş Gate Sürücü: 0.5A (minimum) tepe çıkış akımı ile birçok IGBT ve MOSFET'i doğrudan sürebilme kapasitesine sahiptir.
• Entegre Koruma: VCE desatürasyon (VCEsat) tespiti ve UVLO (Düşük Voltaj Kilitleme) özellikleri sayesinde IGBT'yi aşırı akım ve düşük besleme gerilimi koşullarına karşı korur.
• Yüksek CMR: Minimum 25 kV/μs'lik Ortak Mod Gürültü Bağışıklığı (CMR), anahtarlama sırasında oluşan gürültünün kontrol devresini etkilemesini engeller.
• Hızlı Anahtarlama: Düşük yayılma gecikmesi (propagation delay) sayesinde yüksek frekanslı anahtarlama uygulamalarında verimli çalışır.
• Güvenli İzolasyon: UL1577 standardına göre 5000 Vrms/1dk izolasyon gerilimi ile kullanıcı ve kontrol devresi güvenliğini en üst düzeye çıkarır.

Başlıca Kullanım Alanları

• İzoleli IGBT/MOSFET Gate Sürücü Devreleri
• Endüstriyel Motor Sürücüleri (AC, Fırçasız DC)
• Kesintisiz Güç Kaynakları (UPS)
• Yenilenebilir Enerji Sistemleri (Güneş Paneli İnvertörleri)
• Kaynak Makineleri ve Endüksiyonla Isıtma Sistemleri

Sık Sorulan Sorular (SSS)

Bu optokuplör ile her türlü IGBT'yi sürebilir miyim?
→ ACPL-T350, 0.5A tepe akımı ile birçok küçük ve orta güçlü IGBT için uygundur. Ancak, çok yüksek kapı kapasitansına sahip büyük güç IGBT'leri için çıkış akımını artırmak amacıyla bir buffer (tampon) katı eklemek gerekebilir. IGBT'nin datasheet'indeki gate şarj (Qg) değerini kontrol etmek önemlidir.

UVLO (Düşük Voltaj Kilitleme) özelliği ne işe yarar?
→ UVLO, optokuplörün besleme gerilimi (VCC2) belirli bir eşiğin altına düştüğünde çıkışı kapatan bir koruma mekanizmasıdır. Bu, IGBT'nin yetersiz kapı gerilimi ile sürülerek lineer bölgede çalışmasını ve aşırı ısınarak hasar görmesini engeller.

Güç anahtarlama devrelerinizi ACPL-T350 ile daha güvenli, verimli ve kararlı hale getirin!

Not: Bu sayfadaki bilgiler, üretici tarafından sağlanan veriler ve genel bilgilendirme amaçlıdır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
