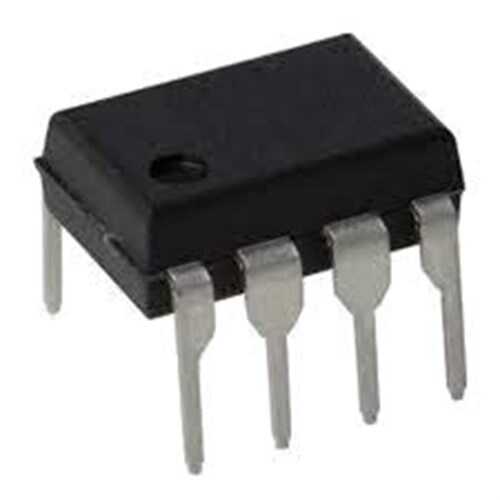

AD654JN DIP-8 Voltaj-Frekans Çevirici (V-F Converter)

Analog Devices üretimi AD654JN, analog bir giriş voltajını, genliği ve doğruluğu yüksek bir kare dalga sinyalinin frekansına dönüştüren monolitik bir voltaj-frekans (V-F) çevirici entegresidir. Tek bir 5V güç kaynağı ile çalışabilmesi, düşük maliyeti ve yüksek lineerliği sayesinde, analog sinyallerin dijital sistemlere güvenilir bir şekilde aktarılması için mükemmel bir çözümdür. DIP-8 kılıfı, hobi ve prototip devreleri için kolay kullanım sunar.

AD654JN'nin Özellikleri ve Avantajları

• Yüksek Lineerlik: Giriş voltajı ile çıkış frekansı arasında son derece doğrusal bir ilişki sunar, bu da hassas ölçümler için kritiktir.
• Tek Besleme ile Çalışma: +5V gibi düşük bir tek güç kaynağı ile çalışabilmesi, mikrodenetleyici devrelerine entegrasyonu kolaylaştırır.
• Basit Kullanım: Tam ölçekli çıkış frekansı, sadece bir adet harici RC zamanlama ağı (direnç ve kapasitör) ile kolayca ayarlanabilir.
• Geniş Frekans Aralığı: 500 kHz'e kadar çıkış frekanslarını destekler.
• Sinyal İzolasyonu: Frekans olarak kodlanmış sinyal, optokuplörler veya transformatörler aracılığıyla kolayca izole edilebilir, bu da gürültülü ortamlarda büyük bir avantajdır.

Başlıca Kullanım Alanları

• Düşük maliyetli Analog-Dijital Çevrim (ADC).
• Hassas sıcaklık, basınç ve nem sensörlerinden veri okuma.
• Galvanik izolasyon gerektiren medikal ve endüstriyel cihazlar.
• Faz Kilitli Döngü (PLL - Phase-Locked Loop) devreleri.
• Frekans-Voltaj (F-V) çevirici olarak da kullanılabilir.
• Gerilim kontrollü osilatörler (VCO).

Sık Sorulan Sorular (SSS)

V-F çevirici kullanmanın standart bir ADC'ye göre avantajı nedir?
→ V-F çeviricinin en büyük avantajı, çıkış sinyalinin (frekans) gürültüye karşı çok daha dayanıklı olması ve kolayca izole edilebilmesidir. Sinyali bir mikrodenetleyicinin sayıcı/zamanlayıcı pini ile okumak, standart ADC'lerin gerektirdiği karmaşık seri (SPI/I2C) veya paralel arayüzlere olan ihtiyacı ortadan kaldırır.

Çıkış frekansını nasıl ayarlarım?
→ Çıkışın tam ölçekli frekansı (Full-Scale Frequency), entegrenin ilgili pinlerine bağlanan harici bir direnç (Rt) ve kapasitör (Ct) tarafından belirlenir. Formül genellikle F_out = V_in / (10 * Rt * Ct) şeklindedir. Kesin hesaplama için ürünün datasheet'ine başvurulmalıdır.

Analog sinyallerinizi gürültüden arındırarak dijital dünyaya taşımak için AD654JN en pratik çözümdür.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve detaylı teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
