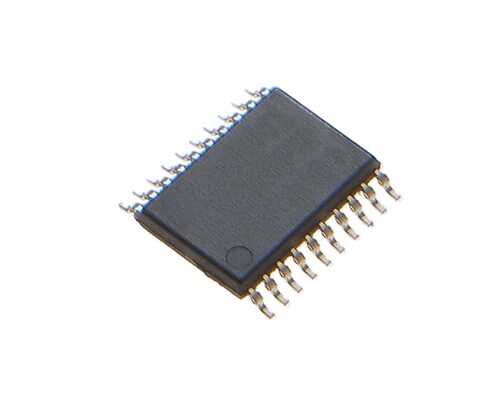

AD7302BRUZ - AD7302 TSSOP-20 Çift Kanallı DAC

AD7302BRUZ, Analog Devices tarafından üretilen, çift kanallı, 8-bit çözünürlüğe sahip bir dijital-analog çeviricidir (DAC). Tek bir +2.7V ila +5.5V besleme ile çalışabilen bu entegre, dahili çıkış tamponlarına (output buffer) sahiptir ve yüksek hızlı paralel arayüzü ile mikroişlemcilerle kolayca entegre olur. Kompakt TSSOP-20 kılıfı, yerden tasarruf gerektiren uygulamalar için idealdir.

AD7302BRUZ'nin Özellikleri ve Avantajları

• Çift 8-Bit DAC: Tek bir pakette iki adet bağımsız dijital-analog çevirici kanalı sunarak devre karmaşıklığını ve maliyetini azaltır.
• Geniş Besleme Aralığı: +2.7V'dan +5.5V'a kadar tek bir güç kaynağı ile çalışabilmesi, hem 3.3V hem de 5V'luk dijital sistemlerle tam uyumluluk sağlar.
• Paralel Arayüz: 8-bitlik paralel veri arayüzü, yüksek hızlı veri güncellemelerine olanak tanır ve seri arayüzlere göre daha hızlıdır.
• Dahili Çıkış Tamponları: Entegre çıkış tamponları (rail-to-rail op-amp), DAC çıkışlarının geniş bir yelpazedeki yükleri sürebilmesini sağlar ve harici op-amp ihtiyacını ortadan kaldırır.
• Düşük Güç Tüketimi: Tipik olarak sadece 5mW güç tüketimi ile pil ile çalışan ve taşınabilir cihazlar için mükemmel bir seçimdir.

Başlıca Kullanım Alanları

• Taşınabilir Enstrümantasyon ve Ölçüm Cihazları
• Dijital Kazanç ve Ofset Ayarı
• Programlanabilir Voltaj ve Akım Kaynakları
• Otomatik Test Ekipmanları (ATE)
• Endüstriyel Proses Kontrol Sistemleri

Sık Sorulan Sorular (SSS)

'Rail-to-rail' çıkış ne demektir?
→ 'Rail-to-rail' çıkış, op-amp'ın veya DAC'ın çıkış voltajının, besleme voltajının pozitif (Vdd) ve negatif (GND) raylarına çok yakın değerlere ulaşabilmesi anlamına gelir. Bu, mevcut besleme voltajından maksimum dinamik aralığın elde edilmesini sağlar.

AD7302'nin çıkış voltaj aralığı nedir?
→ AD7302, harici bir referans voltajı kullanır. Çıkış voltaj aralığı 0V ile VREF arasında değişir. VREF pini, VDD besleme voltajına kadar herhangi bir değere ayarlanabilir.

Hassas ve hızlı analog sinyal üretimi gerektiren projeleriniz için kompakt ve verimli çözüm olan AD7302BRUZ'u şimdi deneyin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
