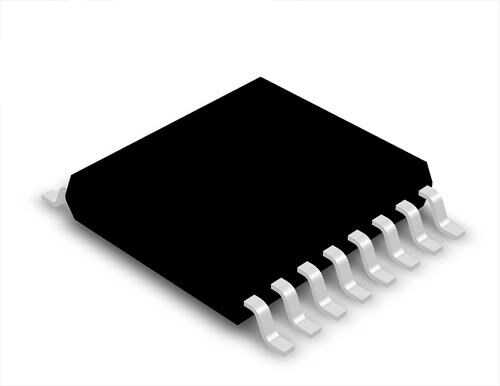

AD7705BRUZ - AD7705 TSSOP-16

AD7705BRUZ, Analog Devices'ın yüksek hassasiyetli ölçüm uygulamaları için ürettiği, 16-bit çözünürlüğe sahip bir Sigma-Delta Analog-Dijital Dönüştürücü (ADC) entegresidir. Düşük frekanslı sinyallerin yüksek doğrulukla dijital verilere çevrilmesini sağlayan bu komponent, dahili programlanabilir kazanç amplifikatörü (PGA) ve iki adet tam diferansiyel giriş kanalı ile sensör arayüzleri ve endüstriyel kontrol sistemleri için ideal bir çözümdür.

AD7705BRUZ'un Özellikleri ve Avantajları

• Yüksek Çözünürlük: 16-bit Sigma-Delta ADC yapısı, son derece hassas ve gürültüden arındırılmış ölçümler sağlar.
• Programlanabilir Kazanç Amplifikatörü (PGA): 1 ile 128 arasında ayarlanabilen kazanç sayesinde, çok düşük seviyeli sensör sinyallerini bile (örneğin, bir yük hücresi veya termokupl) yükselterek ölçebilir.
• Diferansiyel Girişler: İki adet tam diferansiyel giriş kanalı, gürültülü ortamlarda ortak mod gürültüsünü (common-mode noise) etkin bir şekilde bastırır.
• SPI/QSPI/MICROWIRE Uyumlu Arayüz: Popüler mikrodenetleyicilerle kolayca haberleşebilen standart bir 3-telli seri arayüze sahiptir.
• TSSOP-16 Kılıf: Yüzey montajlı (SMD) ve kompakt bir kılıf yapısı ile devre kartlarında yerden tasarruf sağlar.

Başlıca Kullanım Alanları

• Endüstriyel Proses Kontrol Sistemleri
• Hassas Tartı ve Baskül Uygulamaları (Load Cell)
• Sıcaklık Ölçümü (Termokupl, RTD)
• Basınç ve Akış Sensörü Arayüzleri
• Taşınabilir Veri Toplama (Data Acquisition) Cihazları

Sık Sorulan Sorular (SSS)

Bu ADC'yi bir Arduino veya Raspberry Pi ile kullanabilir miyim?
→ Evet, AD7705'in SPI uyumlu seri arayüzü sayesinde Arduino, Raspberry Pi ve diğer birçok popüler mikrodenetleyici platformu ile kolayca entegre edilebilir. Kütüphaneleri de mevcuttur.

Sigma-Delta ADC'nin diğer ADC türlerine göre avantajı nedir?
→ Sigma-Delta ADC'ler, özellikle düşük frekanslı sinyaller için çok yüksek çözünürlük ve mükemmel gürültü bağışıklığı sunarlar. Bu da onları hassas sensör ölçümleri için ideal kılar.

AD7705BRUZ ile hassas sensör verilerini en yüksek doğrulukla dijitalleştirin ve ölçüm sistemlerinizi bir üst seviyeye taşıyın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve kesin teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
