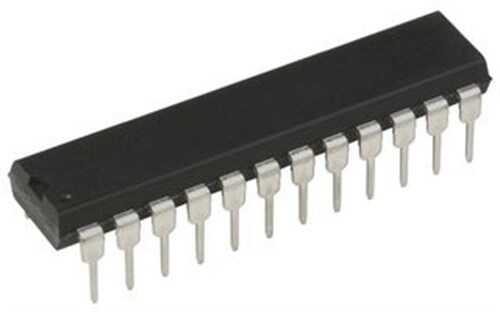

AD7730BNZ DIP-24 Köprü Tipi Dönüştürücü ADC

AD7730BNZ, özellikle köprü tipi sensörlerden (bridge transducers) gelen düşük seviyeli sinyalleri yüksek hassasiyetle dijital verilere dönüştürmek için tasarlanmış, yüksek çözünürlüklü bir Analog-Dijital Çevirici (ADC) entegresidir. DIP-24 kılıfı içindeki bu güçlü çip, endüstriyel tartım, basınç ölçümü ve proses kontrol uygulamaları için idealdir.

AD7730BNZ DIP-24'ün Özellikleri ve Avantajları

• Yüksek Çözünürlük: 24-bit'e kadar çözünürlük sunarak çok küçük sinyal değişikliklerini bile hassas bir şekilde algılayabilir.
• Dahili PGA: Programlanabilir Kazanç Amplifikatörü (PGA) sayesinde load cell gibi sensörlerden gelen çok zayıf sinyalleri harici bir amplifikatöre gerek kalmadan yükseltebilir.
• Dijital Filtreleme: Gürültüyü ve paraziti azaltmak için yapılandırılabilir dijital filtrelere sahiptir, bu da stabil ve doğru ölçümler sağlar.
• Doğrudan Sensör Bağlantısı: Load cell (yük hücresi) ve basınç sensörleri gibi köprü tipi dönüştürücülerin doğrudan entegreye bağlanmasına olanak tanır.
• SPI/QSPI/MICROWIRE Uyumlu Arayüz: Popüler mikrodenetleyicilerle kolayca haberleşebilen standart bir seri arayüz sunar.

Başlıca Kullanım Alanları

• Dijital Basküller ve Hassas Teraziler
• Endüstriyel Proses Kontrol Sistemleri
• Basınç ve Gerinim (Strain Gauge) Ölçümleri
• Veri Toplama (Data Acquisition) Sistemleri
• Tıbbi Cihazlar ve Laboratuvar Ekipmanları

Sık Sorulan Sorular (SSS)

Soru: 'Köprü tipi sensör' ne demektir?
→ Cevap: Genellikle dört direncin bir Wheatstone köprüsü şeklinde bağlandığı sensörlerdir. Fiziksel bir değişim (ağırlık, basınç vb.) direnç değerlerinde çok küçük değişikliklere neden olur ve köprünün çıkışında milivolt seviyesinde bir gerilim farkı oluşur. AD7730BNZ bu zayıf sinyali okumak için tasarlanmıştır.

Soru: Bu ADC'yi Arduino ile kullanabilir miyim?
→ Cevap: Evet, AD7730BNZ'nin SPI uyumlu seri arayüzü sayesinde Arduino veya benzeri mikrodenetleyicilerle rahatlıkla kullanılabilir. İlgili kütüphanelerle veya doğrudan SPI komutları ile haberleşme sağlanabilir.

Hassas ölçüm ve endüstriyel otomasyon projelerinizde AD7730BNZ ile en yüksek doğruluğu yakalayın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve detaylı teknik özellikler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
