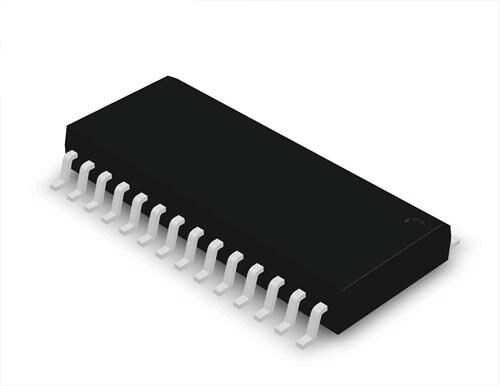

AD7730BRZ - AD7730 SOIC-28

AD7730BRZ, Analog Devices tarafından üretilen, yüksek çözünürlüklü ve yüksek performanslı bir Sigma-Delta (Σ-Δ) Analog-Dijital Dönüştürücü (ADC) entegresidir. Özellikle köprü sensörlerinden (bridge sensor) gelen düşük seviyeli sinyalleri doğrudan ölçmek için tasarlanmıştır. Dahili programlanabilir kazanç yükselteci (PGA) ve dijital filtreleme özellikleri ile tartı sistemleri, basınç sensörleri ve endüstriyel proses kontrolü gibi hassas ölçüm uygulamaları için idealdir.

AD7730BRZ - AD7730'nin Özellikleri ve Avantajları

• Yüksek Çözünürlük: 24-bit'e kadar çözünürlük sunarak çok hassas ölçümler yapılmasını sağlar.
• Doğrudan Sensör Bağlantısı: Dahili PGA sayesinde load cell (yük hücresi) veya basınç sensörü gibi köprü sensörlerinden gelen milivolt seviyesindeki sinyalleri harici bir yükseltece ihtiyaç duymadan okuyabilir.
• Programlanabilir Kazanç ve Veri Hızı: Uygulamanın gereksinimlerine göre kazanç (1 ile 128 arası) ve çıkış veri hızı ayarlanabilir.
• Dahili Kalibrasyon: Ofset ve kazanç hatalarını en aza indirmek için dahili kendi kendine kalibrasyon ve sistem kalibrasyon modlarına sahiptir.
• SPI Uyumlu Arayüz: Mikrodenetleyiciler ve işlemcilerle kolay iletişim için standart bir Seri Periferik Arayüz (SPI) kullanır.

Başlıca Kullanım Alanları

• Dijital Tartı ve Kantar Sistemleri
• Basınç ve Gerinim (Strain Gauge) Ölçümü
• Endüstriyel Proses Kontrol ve Otomasyon
• Tıbbi Cihazlar ve Hassas Enstrümantasyon
• Veri Toplama Sistemleri (DAQ)

Sık Sorulan Sorular (SSS)

Soru: Sigma-Delta ADC'nin diğer ADC türlerine göre avantajı nedir?
→ Cevap: Sigma-Delta ADC'ler, yüksek çözünürlük ve mükemmel gürültü performansı sunmalarıyla bilinirler. Özellikle yavaş değişen DC veya düşük frekanslı sinyallerin (örneğin bir tartıdan gelen sinyal) çok hassas bir şekilde ölçülmesi gereken uygulamalarda üstündürler.

Soru: AD7730'u bir load cell ile nasıl kullanabilirim?
→ Cevap: AD7730'un diferansiyel analog girişlerine (AIN+ ve AIN-) load cell'in sinyal çıkışlarını doğrudan bağlayabilirsiniz. Ayrıca, sensörün beslemesi için entegrenin referans çıkışını kullanarak daha kararlı ölçümler elde edebilirsiniz. Datasheet, tipik bağlantı şemalarını detaylı olarak göstermektedir.

AD7730BRZ ile en hassas sensör ölçümlerini yüksek doğruluk ve kararlılıkla gerçekleştirin!

Not: Bu sayfadaki bilgiler, ürünün temel özelliklerini açıklamak amacıyla hazırlanmıştır. Teknik detaylar ve kesin değerler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
