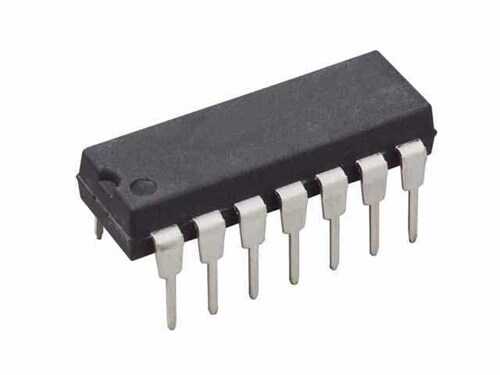

AD8402ANZ - AD8402 DIP-14

AD8402ANZ, Analog Devices tarafından üretilen, çift kanallı, 256 pozisyonlu (8-bit) bir dijital potansiyometre entegresidir. Mekanik potansiyometrelerin yerine geçerek, mikrodenetleyiciler aracılığıyla direnç değerlerinin dijital olarak kontrol edilmesine olanak tanır. Programlanabilir direnç özelliği sayesinde sistemlerin otomatik kalibrasyonunu ve ayarlanmasını sağlar.

AD8402ANZ - AD8402 DIP-14'nin Özellikleri ve Avantajları

• Çift Kanal: Tek bir entegre içerisinde iki adet bağımsız olarak kontrol edilebilen dijital potansiyometre barındırır.
• 8-Bit Çözünürlük: Her potansiyometre, 256 ayrı direnç adımı sunarak hassas ayar imkanı verir.
• SPI Uyumlu Arayüz: 3 telli SPI benzeri bir seri arayüz üzerinden kolayca programlanabilir.
• Çeşitli Direnç Seçenekleri: Farklı modellerde 1 kΩ, 10 kΩ, 50 kΩ ve 100 kΩ gibi standart end-to-end direnç değerleri mevcuttur.
• Kompakt ve Güvenilir: Mekanik potansiyometrelerin aksine, titreşimden, kirden etkilenmez ve zamanla aşınmaz.
• Kolay Prototipleme: DIP-14 kılıfı, breadboard ve delikli pertinaks üzerinde çalışmayı kolaylaştırır.

Başlıca Kullanım Alanları

• Programlanabilir kazançlı amplifikatörler (PGA)
• Otomatik kalibrasyon ve ayar devreleri
• Dijital ses seviyesi kontrolü
• Programlanabilir filtreler ve osilatörler
• LCD kontrast ve parlaklık ayarı
• Sensör sinyali şartlandırma

Sık Sorulan Sorular (SSS)

Bu potansiyometre 'non-volatile' (kalıcı) mıdır?
→ Hayır, AD8402 'volatile' bir dijital potansiyometredir. Yani, entegrenin enerjisi kesildiğinde ayarlanan direnç değeri sıfırlanır ve enerji tekrar verildiğinde varsayılan orta ölçek değerine döner. Ayarın saklanması gerekiyorsa, mikrodenetleyicinin EEPROM'u kullanılmalıdır.

Bu entegre ile ne kadar akım geçirebilirim?
→ Dijital potansiyometreler sinyal seviyesi uygulamaları için tasarlanmıştır ve yüksek akım taşıyamazlar. Tipik silecek akımı (wiper current) birkaç miliamper ile sınırlıdır. Yüksek akımları kontrol etmek için bu entegreyi bir op-amp veya güç transistörü ile birlikte kullanmalısınız.

Devrelerinizde hassas ve tekrarlanabilir ayarlar yapmak için AD8402 dijital potansiyometrenin esnekliğini kullanın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve detaylı teknik özellikler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
