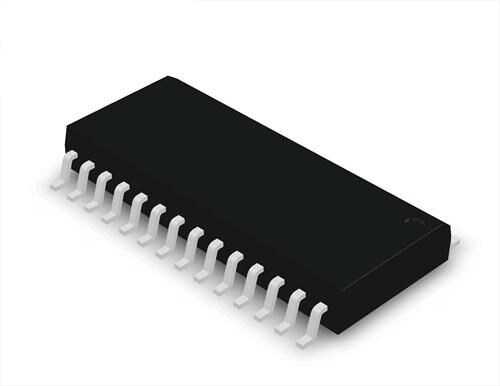

AD9850BRS - AD9850 SSOP-28

AD9850BRS, Analog Devices tarafından üretilen, yüksek performanslı bir Doğrudan Dijital Sentezleyici (Direct Digital Synthesizer - DDS) entegresidir. Bu komponent, dijital olarak programlanabilen, yüksek çözünürlüklü ve frekans açısından kararlı bir sinüs dalga çıkışı üretir. Radyo frekans (RF) ve sinyal jeneratörü uygulamaları için idealdir.

AD9850BRS'nin Özellikleri ve Avantajları

• Yüksek Saat Hızı: 125 MHz'e kadar olan saat sinyalleriyle çalışarak 40 MHz'e kadar yüksek kaliteli analog çıkışlar üretebilir.
• Yüksek Frekans Çözünürlüğü: 32-bit'lik frekans ayar kelimesi (frequency tuning word) sayesinde yaklaşık 0.029 Hz'lik inanılmaz bir frekans ayar hassasiyeti sunar.
• Entegre DAC: 10-bit'lik yüksek hızlı bir dijital-analog dönüştürücüyü (DAC) bünyesinde barındırır.
• Basit Kontrol Arayüzü: Paralel veya seri yükleme modları ile bir mikrodenetleyici tarafından kolayca programlanabilir.
• Düşük Güç Tüketimi: 3.3V veya 5V besleme ile çalışabilir ve düşük güç tüketimi sayesinde taşınabilir cihazlar için uygundur.
• SSOP-28 Kılıf: Kompakt yüzey montaj (SMD) kılıfı, devre kartlarında az yer kaplamasını sağlar.

Başlıca Kullanım Alanları

• Sinyal jeneratörleri ve fonksiyon jeneratörleri
• Radyo vericileri ve alıcıları için lokal osilatör (LO) kaynağı
• Hassas frekans sentezleme uygulamaları
• Test ve ölçüm ekipmanları
• Akustik ve ultrasonik sistemler
• Hobi amaçlı RF ve radyo projeleri (VFO, BFO vb.)

Sık Sorulan Sorular (SSS)

AD9850 sadece sinüs dalgası mı üretir?
→ AD9850'nin ana çıkışı yüksek kaliteli bir sinüs dalgasıdır. Ancak, dahili karşılaştırıcı (comparator) sayesinde kare dalga çıkışı da alınabilir. Üçgen veya testere dişi gibi diğer dalga formları için tasarlanmamıştır.

Bu entegreyi kullanmak zor mudur?
→ AD9850, bir mikrodenetleyici (Arduino, STM32 vb.) ile programlama gerektirir. Ancak, internette ve kütüphanelerde bol miktarda örnek kod ve hazır modül bulunduğundan, hobi elektroniği ile uğraşanlar için kullanımı oldukça erişilebilirdir.

RF ve sinyal üretme projelerinizde yüksek kararlılık ve hassasiyet için AD9850 DDS entegresini seçin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Projenizin doğruluğu ve güvenliği için lütfen ilgili ürünün resmi 'datasheet' belgesini kontrol ediniz.
