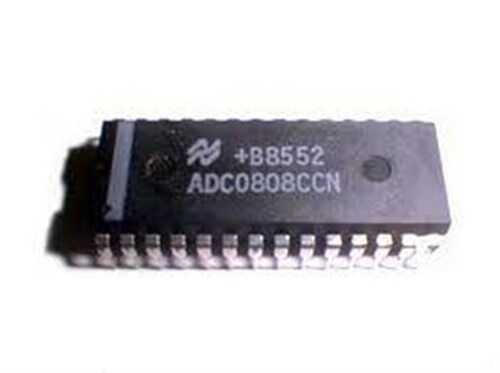

ADC0808CCN DIP-28

ADC0808CCN, mikroişlemci tabanlı sistemler için tasarlanmış, klasik ve oldukça popüler bir 8-bit Analog-Dijital Çevirici (ADC) entegresidir. En belirgin özelliği, tek bir çip üzerinde 8 kanallı bir analog multiplexer barındırmasıdır. Bu sayede, tek bir ADC ile sekiz farklı analog sinyali sırayla ölçme imkanı sunar. Sağlam yapısı ve kolay kullanımıyla bilinen DIP-28 kılıfındadır.

ADC0808CCN'nin Özellikleri ve Avantajları

• 8-Kanal Multiplexer: 3-bit adres girişi ile seçilebilen 8 adet analog giriş kanalına sahiptir, bu da onu çoklu sensör uygulamaları için ideal kılar.
• 8-Bit Çözünürlük: Analog giriş voltajını 256 farklı dijital seviyeye (0-255) dönüştürerek birçok uygulama için yeterli hassasiyet sağlar.
• Kolay Mikroişlemci Arayüzü: Birçok 8-bit mikroişlemci ve mikrodenetleyici ile doğrudan uyumlu, basit bir kontrol ve veri okuma arayüzüne sahiptir.
• Harici Referans Voltajı Yok: Sıfır ve tam ölçek ayarı gerektirmez, bu da tasarım ve kalibrasyon sürecini basitleştirir.
• Sıralı Yaklaşım (Successive Approximation): Hız ve güç tüketimi arasında iyi bir denge sunan, kanıtlanmış bir çevrim tekniği kullanır.

Başlıca Kullanım Alanları

• Veri Toplama (Data Acquisition) Sistemleri
• Mikrodenetleyici Tabanlı Sensör Okuma Devreleri (sıcaklık, ışık, basınç vb.)
• Endüstriyel Proses Kontrolü ve İzleme
• Robotik ve Otomasyon Projeleri
• Elektronik Eğitim ve Hobi Uygulamaları

Sık Sorulan Sorular (SSS)

Soru: ADC0808 ile ADC0804 arasındaki temel fark nedir?
→ En temel fark kanal sayısıdır. ADC0804 tek bir analog giriş kanalına sahipken, ADC0808 dahili bir multiplexer ile 8 farklı analog giriş kanalı sunar. Bu, ADC0808'i birden fazla analog sinyali okuması gereken projeler için daha verimli hale getirir.

Soru: Bu ADC'nin çıkışı seri mi yoksa paralel mi?
→ ADC0808, 8-bitlik dijital çıkışı paralel olarak verir. Yani, dijital sonucu temsil eden 8 adet veri pini (D0-D7) bulunur. Bu pinler doğrudan mikrodenetleyicinin bir portuna bağlanabilir.

Mikrodenetleyici projelerinize çok kanallı analog okuma yeteneği kazandırmak için ADC0808CCN'yi kullanın!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
