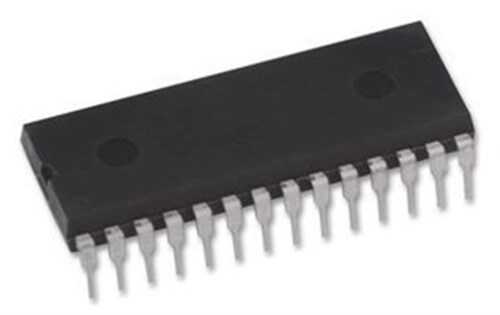

ADC0809CCN DIP-28

ADC0809CCN, mikroişlemci tabanlı sistemler için tasarlanmış, çok yönlü ve klasik bir 8-bit analog-dijital çevirici (ADC) entegresidir. Tek bir çip üzerinde 8 kanallı bir multiplexer ve mikroişlemci uyumlu kontrol mantığı barındırır. Kolay kullanımı ve DIP-28 kılıf yapısı sayesinde prototipleme ve eğitim amaçlı projeler için idealdir.

ADC0809CCN'nin Özellikleri ve Avantajları

• 8 Analog Giriş Kanalı: Dahili 8 kanallı multiplexer sayesinde, tek bir ADC ile sekiz farklı analog sinyali okuma imkanı sunar.
• 8-Bit Çözünürlük: Analog giriş sinyalini 256 (2^8) ayrı dijital seviyeye dönüştürerek yeterli hassasiyet sağlar.
• Kolay Mikroişlemci Arayüzü: Standart TTL uyumlu üç durumlu çıkışları sayesinde 8080, Z80, 6800 gibi birçok klasik mikroişlemci ve modern mikrodenetleyici (Arduino, PIC, vs.) ile kolayca entegre edilebilir.
• DIP-28 Kılıf: Delikli montaj (through-hole) için uygun olan bu kılıf, breadboard üzerinde prototipleme ve lehimleme işlemlerini son derece kolaylaştırır.
• Harici Referans Voltajı: Referans voltajı harici olarak ayarlanabilir, bu da ölçüm aralığını ve hassasiyetini projenizin ihtiyacına göre özelleştirmenize olanak tanır.

Başlıca Kullanım Alanları

• Veri toplama (Data Acquisition) sistemleri
• Sensör arayüzleri (sıcaklık, ışık, basınç sensörleri vb.)
• Endüstriyel kontrol ve otomasyon
• Robotik projeleri ve hobi elektroniği
• Eğitim ve laboratuvar uygulamaları
• Dijital termometreler ve voltmetreler

Sık Sorulan Sorular (SSS)

Soru: Bu ADC'nin '8-bit çözünürlük' özelliği ne anlama geliyor?
→ 8-bit çözünürlük, ADC'nin referans voltaj aralığını 2^8, yani 256 eşit parçaya bölebildiği anlamına gelir. Örneğin, 5V referans voltajı kullanılıyorsa, ADC her ~19.5mV'luk (5V / 256) gerilim değişimini algılayabilir ve farklı bir dijital kod olarak çıkışa yansıtabilir.

Soru: Bu entegreyi Arduino ile kullanabilir miyim?
→ Evet, kesinlikle kullanabilirsiniz. ADC0809CCN, Arduino'nun dijital pinleri üzerinden kontrol edilerek Arduino'nun dahili ADC kanal sayısını artırmak için harika bir yoldur. İnternette bu entegrasyon için çok sayıda örnek kod ve devre şeması bulunmaktadır.

Projelerinizdeki analog sinyalleri dijital dünyaya taşımak için güvenilir ve esnek bir çözüm olan ADC0809CCN'yi tercih edin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
