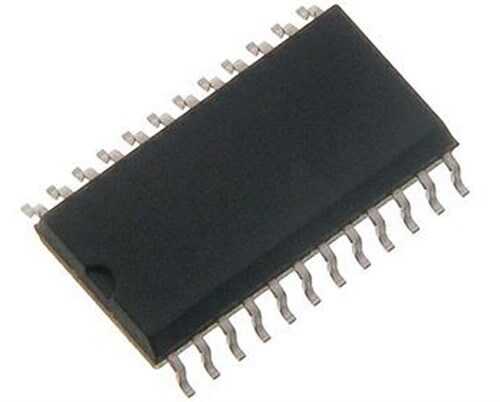

ADE7758ARWZ - ADE7758 SOIC-24

ADE7758, yüksek hassasiyetli, çok fazlı (polyphase) enerji ölçüm entegresidir. Üç fazlı elektrik sistemlerindeki aktif, reaktif ve görünür enerjiyi yüksek doğrulukla ölçmek için tasarlanmıştır. Dahili ADC'ler ve DSP (Dijital Sinyal İşlemci) çekirdeği sayesinde, akıllı sayaçlar (smart meters) ve enerji izleme sistemleri için komple bir çözüm sunar.

ADE7758ARWZ'nin Özellikleri ve Avantajları

• Çok Fazlı Enerji Ölçümü: 3 fazlı 3 veya 4 telli (wye veya delta) sistemlerle tam uyumludur.
• Yüksek Doğruluk: Aktif enerji ölçümünde IEC 62053-21/22 standartlarını karşılar.
• Çok Yönlü Ölçümler: Aktif (Watt), reaktif (VAR), görünür (VA) güç, RMS akım ve gerilim gibi birçok parametreyi ölçer.
• Esnek Sensör Arayüzü: Akım trafoları (CT) veya Shunt dirençleri gibi farklı akım sensörleriyle kullanılabilir.
• Seri Arayüz: SPI, I2C ve HSDC (High Speed Data Capture) portları ile mikrodenetleyicilere kolayca bağlanır.
• SOIC-24 Kılıf: Kompakt ve standart bir yüzey montaj kılıfında sunulur.

Başlıca Kullanım Alanları

• Elektronik elektrik sayaçları
• Endüstriyel enerji izleme ve yönetim sistemleri
• Güç kalitesi analizörleri
• Veri merkezleri ve sunucu odaları için güç dağıtım üniteleri (PDU)
• Yenilenebilir enerji sistemleri (güneş, rüzgar)

Sık Sorulan Sorular (SSS)

Bu entegreyi tek fazlı bir sistemde kullanabilir miyim?
→ Evet, ADE7758 çok fazlı bir entegre olmasına rağmen, gerekli bağlantılar yapılarak tek fazlı sistemlerde de kullanılabilir. Ancak tek fazlı uygulamalar için özel olarak tasarlanmış daha basit ve uygun maliyetli entegreler (örneğin ADE7755) daha iyi bir seçenek olabilir.

Entegrenin kalibrasyonu gerekli midir?
→ Evet, en yüksek hassasiyete ulaşmak için, kullanılan sensörlerin (akım trafosu, shunt) ve diğer devre elemanlarının toleranslarını telafi etmek amacıyla bir kalibrasyon işlemi gereklidir. ADE7758, bu kalibrasyon işlemini kolaylaştırmak için gerekli yazmaçlara (register) sahiptir.

ADE7758ARWZ ile akıllı enerji ölçüm projelerinizi yüksek doğruluk ve esneklikle hayata geçirin.

Not: Bu sayfadaki bilgiler genel referans amaçlıdır. Tasarımlarınızda kullanmadan önce en güncel ve doğru veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
