ADM211EARS - ADM211 SSOP-28

ADM211EARS, tek bir 5V besleme ile çalışan, tam bir RS-232 alıcı-verici (transceiver) çözümüdür. Dahili şarj pompası devresi sayesinde harici pozitif ve negatif besleme kaynaklarına ihtiyaç duymadan standart RS-232 voltaj seviyelerini üretir. Bu entegre, dört sürücü ve beş alıcı içerir ve kompakt SSOP-28 kılıfı ile modern tasarımlar için idealdir.

ADM211EARS'nin Özellikleri ve Avantajları

• Tek 5V Besleme: Harici voltaj dönüştürücülere gerek kalmadan çalışarak devre tasarımını ve maliyetini basitleştirir.
• Tam RS-232 Uyumluluğu: EIA/TIA-232E ve V.28 standartlarıyla tam uyumlu sinyal seviyeleri sağlar.
• Entegre Şarj Pompası: Sadece birkaç harici kapasitör ile gerekli ±10V seviyelerini dahili olarak üretir.
• Yüksek Veri Hızı: 230 kbps'e kadar veri iletim hızlarını destekler.
• Düşük Güç Tüketimi: Shutdown modu sayesinde kullanılmadığında güç tüketimini önemli ölçüde azaltır.

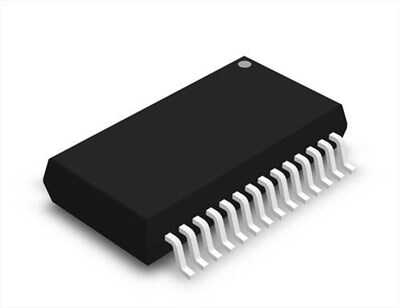

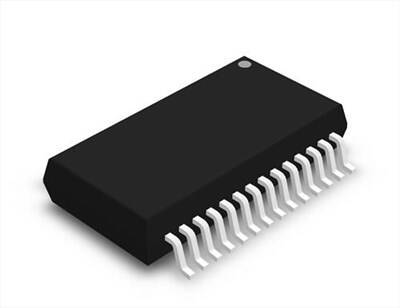

• SSOP-28 Kılıf: Yüksek pin yoğunluğuna sahip, yerden tasarruf sağlayan yüzey montajlı bir kılıftır.

Başlıca Kullanım Alanları

• Seri port arayüzüne sahip bilgisayarlar ve çevre birimleri
• Endüstriyel kontrol ve otomasyon sistemleri
• Telekomünikasyon ekipmanları
• POS (Satış Noktası) sistemleri
• Gömülü sistemlerde UART-RS232 seviye çevrimi

Sık Sorulan Sorular (SSS)

Bu entegre neden gerekli? Mikrodenetleyicinin UART pinlerini doğrudan RS-232 portuna bağlayamaz mıyım?
→ Hayır, bağlayamazsınız. Mikrodenetleyiciler genellikle 0V ve 3.3V/5V (TTL/CMOS) seviyelerinde çalışırken, RS-232 standardı -3V ila -25V ve +3V ila +25V arasında sinyal seviyeleri gerektirir. ADM211EARS gibi bir transceiver, bu iki farklı voltaj seviyesi arasında güvenli ve doğru bir çeviri yapar.

SSOP-28 kılıfı nedir?
→ SSOP (Shrink Small Outline Package), standart SOIC kılıfına göre daha küçük bacak aralığına sahip bir yüzey montaj kılıfıdır. Bu, daha fazla bacağın daha küçük bir alana sığdırılmasına olanak tanır.

Tek 5V besleme ile güvenilir RS-232 iletişimi için kompakt çözümünüz: ADM211EARS!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
