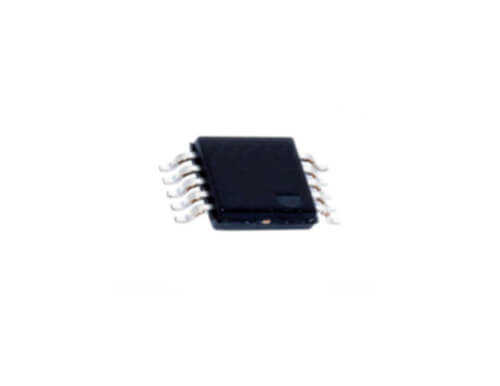

ADS1115IDGSR - BOGI VSSOP-10

ADS1115IDGSR, Texas Instruments tarafından geliştirilen, ultra küçük bir pakette yüksek hassasiyet sunan 16-bit çözünürlüklü bir Analog-Dijital Çevirici (ADC) entegresidir. Dahili programlanabilir kazanç yükselticisi (PGA), dahili voltaj referansı ve I2C arayüzü ile bu ADC, mikrodenetleyicilerin analog ölçüm yeteneklerini önemli ölçüde artırmak için komple bir çözüm sunar. 'BOGI' bir parti kodu olup, ürünün VSSOP-10 kılıfında olduğunu belirtir.

ADS1115IDGSR'nin Özellikleri ve Avantajları

• Yüksek Çözünürlük: 16-bit çözünürlük, çok küçük voltaj değişimlerinin bile hassas bir şekilde ölçülmesini sağlar.
• Entegre PGA: Dahili Programlanabilir Kazanç Yükselticisi, küçük sinyalleri (örneğin sensör çıkışları) ölçmeden önce 16 kata kadar yükselterek tam çözünürlükten faydalanmayı sağlar.
• I2C Arayüzü: Dört farklı adres seçeneği ile aynı I2C hattı üzerinde dört adede kadar ADS1115 kullanılabilir, bu da pin sayısından tasarruf sağlar.
• Dört Kanal Girişi: 4 adet tek uçlu (single-ended) veya 2 adet diferansiyel giriş olarak yapılandırılabilir, bu da çoklu sensör okumaları için esneklik sunar.
• Düşük Güç Tüketimi: Sürekli modda sadece 150µA akım çeker ve tek çevrim (single-shot) modu sayesinde pille çalışan uygulamalar için güç tüketimini daha da azaltır.

Başlıca Kullanım Alanları

• Hassas Sensör Arayüzleri (Sıcaklık, Basınç, Işık)
• Pil Voltajı ve Akım İzleme Sistemleri
• Taşınabilir Test ve Ölçüm Cihazları
• Endüstriyel Proses Kontrolü
• Arduino ve Raspberry Pi gibi platformlarda ADC kapasitesini artırma

Sık Sorulan Sorular (SSS)

Arduino'nun dahili ADC'si varken neden ADS1115 kullanmalıyım?
→ Arduino UNO'nun dahili ADC'si 10-bit çözünürlüğe sahiptir (0-1023 arası değerler). ADS1115 ise 16-bit çözünürlüğe (0-65535 arası değerler) sahiptir. Bu, ADS1115'in 64 kat daha hassas ölçüm yapabileceği anlamına gelir. Ayrıca dahili PGA özelliği, küçük sinyalleri ölçerken bu hassasiyeti korumanızı sağlar.

Diferansiyel giriş ne işe yarar?
→ Diferansiyel girişler, iki nokta arasındaki voltaj farkını ölçer. Bu yöntem, özellikle gürültülü ortamlarda, ortak mod gürültüsünü (her iki hatta da bulunan gürültü) ortadan kaldırarak çok daha kararlı ve doğru ölçümler yapılmasını sağlar. Wheatstone köprüsü gibi sensörler için idealdir.

Projelerinize ADS1115 ile laboratuvar düzeyinde ölçüm hassasiyeti ekleyin!

Not: Bu sayfadaki bilgiler, üretici tarafından sağlanan veriler ve genel bilgilendirme amaçlıdır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
