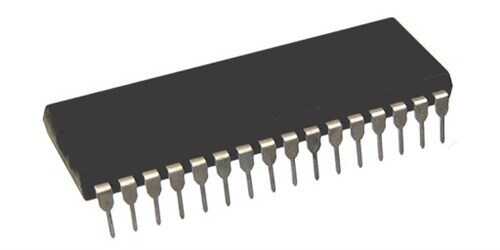

AM29F010-70PC DIP-32 Bellek Komponenti

AM29F010-70PC, 1 Megabit (128K x 8-bit) kapasiteli, paralel arayüzlü bir Flash bellek entegresidir. Özellikle eski nesil bilgisayar sistemleri, gömülü sistemler ve oyun konsollarında BIOS, firmware veya program kodunu depolamak için tasarlanmıştır. Kolay lehimlenebilir DIP-32 kılıfı sayesinde hobi elektroniği, onarım ve prototipleme işleri için mükemmel bir seçimdir.

AM29F010-70PC'nin Özellikleri ve Avantajları

• Paralel Arayüz: 8-bit paralel veri yolu, hızlı okuma erişim süreleri sağlar (bu model için 70 nanosaniye).
• Kapasite: 1 Mbit (128 Kilobyte) depolama alanı, birçok gömülü sistemin firmware'i için yeterli bir kapasitedir.
• 5V Çalışma Gerilimi: Sadece 5V'luk tek bir besleme gerilimi ile çalışır, bu da eski TTL ve 5V CMOS mantık devreleriyle uyumluluğu kolaylaştırır.
• Sektör Bazlı Silme: Bellek, ayrı ayrı silinebilen sektörlere ayrılmıştır. Bu, kod güncellemeleri sırasında tüm çipi silme zorunluluğunu ortadan kaldırır.
• DIP-32 Kılıf: Through-hole (delik içi montaj) teknolojisine uygun DIP kılıfı, soket kullanımına ve kolay manuel lehimlemeye olanak tanır.
• Yazılım Koruması: Gömülü algoritmalar sayesinde yanlışlıkla programlama veya silme işlemlerine karşı koruma sağlar.

Başlıca Kullanım Alanları

• BIOS ve Firmware Depolama: Eski bilgisayar anakartları, ağ kartları ve endüstriyel kontrol kartlarında BIOS veya firmware depolama çipi olarak kullanılır.
• Oyun Konsolu Modifikasyonu: Retro oyun konsollarının (örneğin SNES, Sega Genesis) kartuşlarında veya sistemlerinde modifikasyon ve onarım için tercih edilir.
• Gömülü Sistemler: Mikrodenetleyici tabanlı eski nesil sistemlerde program kodunun kalıcı olarak saklanması için kullanılır.
• Prototipleme ve Hobi: DIP kılıfı sayesinde breadboard ve delikli pertinaks üzerinde prototip geliştirmeyi kolaylaştırır.
• Cihaz Onarımı: Arızalı veya bozulmuş firmware'e sahip elektronik cihazların onarımında yedek parça olarak kullanılır.

Sık Sorulan Sorular (SSS)

Bu Flash belleği programlamak için özel bir cihaz gerekir mi?
→ Evet, bu tür paralel Flash bellekleri programlamak için genellikle TL866, GQ-4X gibi evrensel EPROM/Flash programlayıcı cihazlar gereklidir.

'70PC' soneki ne anlama geliyor?
→ '70' genellikle erişim hızını nanosaniye cinsinden belirtir (70ns). 'P' kılıf tipini (DIP - Plastic Dual In-line Package), 'C' ise ticari sıcaklık aralığını (0°C to 70°C) ifade eder.

Retro elektronik projeleriniz, onarım ve prototipleme çalışmalarınız için AM29F010-70PC Flash bellek ideal bir çözümdür!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
