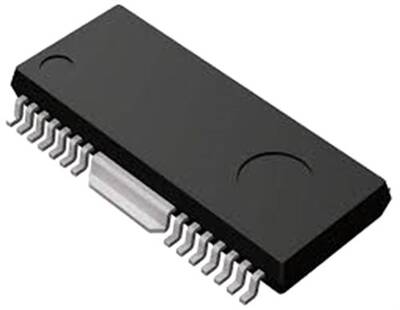

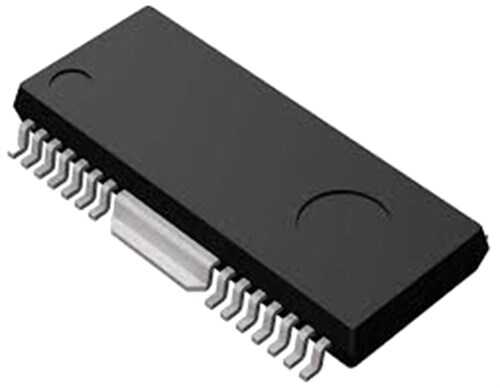

AM5868S HSOP28 CD/VCD Servo İşlemci ve Motor Sürücü

AM5868S, CD ve VCD oynatıcıların mekanik kontrolü için tasarlanmış, yüksek entegrasyon seviyesine sahip bir servo sinyal işlemcisi ve motor sürücü entegresidir. Lazer kafasının odaklanması, iz takibi, disk döndürme motoru (spindle) ve kafa hareket motorunun (sled) kontrolünü tek bir çipte birleştirir.

AM5868S'nin Özellikleri ve Avantajları

• Yüksek Entegrasyon: Odak/iz takibi servo, RF sinyal işlemcisi, spindle motor sürücüsü ve sled motor sürücüsünü içerir.
• Dahili Sürücüler: Harici motor sürücü devresine olan ihtiyacı ortadan kaldırarak devre karmaşıklığını ve maliyeti azaltır.
• RF Sinyal İşleme: Optik kafadan gelen RF sinyalini işleyerek odak ve izleme hata sinyallerini üretir.
• Geniş Uyumluluk: Farklı CD ve VCD mekanizmaları ile çalışabilecek esnekliğe sahiptir.
• HSOP28 Kılıf: Güç transistörlerinin ürettiği ısıyı dağıtmak için alt kısmında metal bir ped bulunan, yüzey montajlı bir kılıftır.

Başlıca Kullanım Alanları

• CD Oynatıcıların Onarımı
• VCD Oynatıcıların Servisi
• Taşınabilir CD Çalarlar (Discman)
• Otomotiv CD Çalarları
• Mini Müzik Setleri ve Boombox'lar

Sık Sorulan Sorular (SSS)

Bu entegre, CD'deki dijital ses verisini de çözer mi (DAC işlemi)?
→ Hayır, AM5868S'nin ana görevi mekanizmayı kontrol etmektir. Optik kafadan okunan ham dijital veriyi (EFM sinyali) işleyip ana işlemciye gönderir. Sesin dijitalden analoğa çevrilmesi (DAC) işlemi genellikle başka bir entegre tarafından yapılır.

'Sled motor' nedir ve ne işe yarar?
→ Sled (kızak) motoru, optik lazer kafası ünitesini diskin merkezinden dış kenarına doğru doğrusal olarak hareket ettiren motordur. Bu sayede lazer, diskin tüm veri alanını okuyabilir.

CD ve VCD oynatıcı mekanizmalarının onarımı ve tasarımı için AM5868S hepsi bir arada çözümü sunar.

Not: Bu sayfadaki bilgiler, üreticinin genel verilerine dayanmaktadır. Projelerinizde kullanmadan önce her zaman ürünün resmi 'datasheet' belgesini kontrol ediniz.
