AMS1117-1.2V

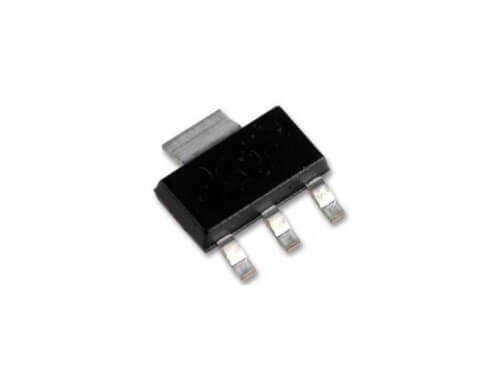

AMS1117-1.2V, modern dijital devrelerin ihtiyaçlarını karşılamak üzere tasarlanmış, sabit 1.2V çıkışlı bir düşük bırakmalı (LDO) lineer voltaj regülatörüdür. Özellikle FPGA'lar, DSP'ler ve diğer gelişmiş entegrelerin çekirdek voltajını (core voltage) sağlamak için kullanılır. Yüzey montaj (SMD) kılıflarında (SOT-223, SO-8 vb.) sunularak kompakt tasarımlara olanak tanır.

AMS1117-1.2V'nin Özellikleri ve Avantajları

• Sabit 1.2V Çıkış: Modern işlemcilerin ve dijital mantık devrelerinin gerektirdiği düşük voltaj seviyesini kararlı bir şekilde sağlar.
• Düşük Bırakma Voltajı (LDO): 3.3V veya 2.5V gibi düşük giriş voltajlarından verimli bir şekilde 1.2V elde etmeyi mümkün kılar.
• Yüksek Çıkış Akımı: Genellikle 1A'e kadar çıkış akımı kapasitesine sahiptir, bu da birçok dijital devreyi beslemek için yeterlidir.
• Termal ve Akım Koruması: Entegre, aşırı ısınmaya ve aşırı akım çekilmesine karşı dahili koruma devreleri içerir.
• Kullanım Kolaylığı: Minimum harici komponent ile kolayca devreye alınabilir.

Başlıca Kullanım Alanları

• FPGA ve CPLD Çekirdek Voltajı Beslemesi
• Yüksek Hızlı DDR Bellekler için VTT Sonlandırma Voltajı
• Mikroişlemci ve DSP Güç Kaynakları
• Anakartlar ve Gömülü Sistemler Üzerinde Voltaj Regülasyonu
• Post-Regülasyon için Anahtarlamalı Güç Kaynakları

Sık Sorulan Sorular (SSS)

Bu regülatörü 5V giriş ile kullanabilir miyim?
→ Evet, kullanabilirsiniz. Ancak AMS1117 bir lineer regülatör olduğu için giriş ile çıkış arasındaki voltaj farkını (5V - 1.2V = 3.8V) ısı olarak atacaktır. Yüksek akım çekildiğinde (örneğin 500mA), regülatör (3.8V * 0.5A ≈ 1.9W) oldukça fazla ısınacaktır. Bu durumda iyi bir PCB soğutma alanı veya harici bir soğutucu gerekebilir.

AMS1117'nin ayarlanabilir (ADJ) versiyonu ile 1.2V versiyonu arasındaki fark nedir?
→ 1.2V versiyonu, dahili olarak ayarlanmış ve harici direnç gerektirmeden doğrudan 1.2V çıkış verir. Ayarlanabilir (ADJ) versiyonunda ise çıkış voltajını belirlemek için harici olarak iki adet hassas dirençten oluşan bir gerilim bölücü devresi kurmanız gerekir. Bu size istediğiniz herhangi bir voltajı (referans voltajından yüksek olmak kaydıyla) elde etme esnekliği sunar.

Modern dijital projelerinizin kalbi olan işlemciler için AMS1117-1.2V ile stabil ve güvenilir bir güç altyapısı kurun!

Not: Bu sayfadaki bilgiler genel bir tanıtım niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
