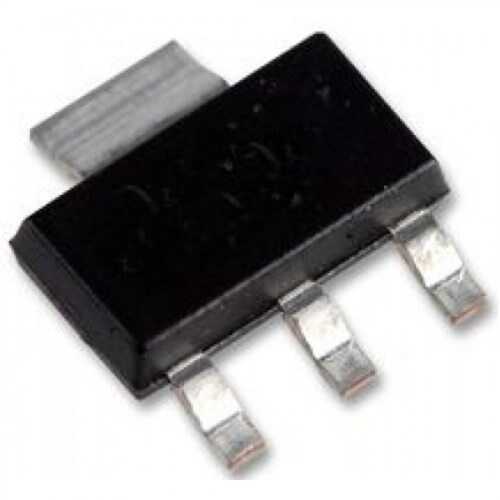

AMS1117-3.3 SOT-223 Voltaj Regülatörü

AMS1117-3.3, elektronik devrelerde yaygın olarak ihtiyaç duyulan kararlı 3.3V gerilimi sağlamak için kullanılan, yüksek verimli bir LDO (Low-Dropout) voltaj regülatörüdür. SOT-223 yüzey montaj kılıfı, iyi bir termal performans sunarken kompakt tasarımlara olanak tanır. Özellikle mikrodenetleyici ve sensör uygulamaları için popüler bir seçimdir.

AMS1117-3.3'ün Özellikleri ve Avantajları

• Sabit 3.3V Çıkış: Birçok dijital entegre, Wi-Fi modülü (ESP8266 gibi) ve mikrodenetleyicinin (Arduino Pro Mini 3.3V gibi) standart çalışma gerilimini sağlar.
• Düşük Düşüm Gerilimi (Low Dropout): Giriş ve çıkış gerilimleri arasındaki fark çok düşük olsa bile (yaklaşık 1.2V) regülasyon yapmaya devam edebilir. Bu, bataryalı uygulamalarda verimliliği artırır.
• Yüksek Akım Kapasitesi: Genellikle 800mA ile 1A arasında bir çıkış akımı sağlayabilir, bu da birçok uygulama için yeterlidir.
• Dahili Korumalar: Termal aşırı yük koruması ve akım sınırlama özellikleri sayesinde güvenli bir çalışma ortamı sunar.
• İyi Hat ve Yük Regülasyonu: Giriş voltajındaki veya çıkış yükündeki değişimlere karşı çıkış voltajını oldukça kararlı tutar.

Başlıca Kullanım Alanları

• Arduino, ESP8266, ESP32 gibi geliştirme kartlarının beslenmesi
• Sensörler ve GPS modülleri
• 5V'tan 3.3V'a mantık seviyesi dönüşümü ve besleme devreleri
• Taşınabilir ve bataryalı cihazlar
• FPGA ve CPLD kartları için güç kaynakları

Sık Sorulan Sorular (SSS)

Soru: AMS1117-3.3'ü 5V ile besleyebilir miyim?
→ Evet, AMS1117-3.3 için 5V ideal bir giriş gerilimidir. Giriş gerilimi, çıkış geriliminden en az 1.2V daha yüksek olmalıdır. Maksimum giriş voltajı genellikle 15V civarındadır, ancak datasheet'ten kontrol edilmelidir.

Soru: SOT-223 kılıfı nasıl lehimlenir?
→ SOT-223, bir yüzey montaj (SMD) bileşenidir. Lehimlenmesi için sıcak hava istasyonu (hot air), reflow fırın veya ince uçlu bir havya kullanılabilir. Geniş 'tab' pini, aynı zamanda ısıyı dağıtmak için PCB'deki bakır alana lehimlenmelidir.

Dijital projeleriniz için kararlı ve güvenilir bir 3.3V güç kaynağına mı ihtiyacınız var? Çözüm: AMS1117-3.3.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. En doğru ve detaylı teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
