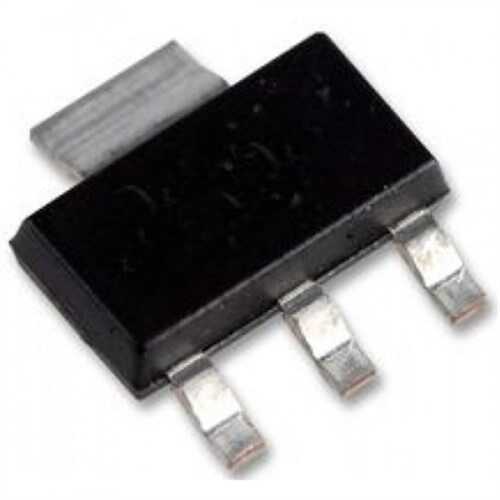

AMS1117-ADJ SOT-223

AMS1117-ADJ, modern elektronik devrelerde yaygın olarak kullanılan, yüksek verimli bir ayarlanabilir LDO (Low Dropout) voltaj regülatörüdür. Kompakt SOT-223 kılıfı sayesinde yüzey montajlı tasarımlarda az yer kaplar ve 1A'e kadar akım sağlayabilir. Çıkış voltajının harici dirençlerle ayarlanabilmesi, onu farklı voltaj seviyeleri gerektiren mikrodenetleyici, FPGA ve diğer dijital mantık devreleri için son derece esnek bir çözüm haline getirir.

AMS1117-ADJ SOT-223'nin Özellikleri ve Avantajları

• Ayarlanabilir Çıkış Voltajı: 1.25V referans voltajı sayesinde, çıkış 1.25V'dan 13.8V'a kadar geniş bir aralıkta ayarlanabilir.
• Düşük Düşüm (Low Dropout): 1A yükte tipik olarak 1.2V'luk düşük bir düşüm voltajına sahiptir, bu da verimliliği artırır.
• 1A Çıkış Akımı: Birçok dijital ve analog devre için yeterli güç kapasitesi sunar.
• SOT-223 Kılıfı: İyi termal performansa sahip, popüler bir yüzey montaj kılıfıdır.
• Hassas Çıkış Regülasyonu: Hem hat (line) hem de yük (load) regülasyonu oldukça stabildir.
• Dahili Koruma Özellikleri: Termal kapatma ve akım sınırlama gibi koruma devreleri içerir.

Başlıca Kullanım Alanları

• 5V'tan 3.3V'a veya 3.3V'tan 1.8V'a Lojik Seviye Voltaj Dönüşümü
• Aktif SCSI Sonlandırıcılar
• Yüksek Verimli Lineer Regülatörler
• PC Anakartları ve Çevre Birimleri
• FPGA ve CPLD Güç Kaynakları
• Pille Çalışan Cihazlar için Güç Yönetimi

Sık Sorulan Sorular (SSS)

Soru: AMS1117'nin sabit voltajlı versiyonları ile ayarlanabilir (ADJ) versiyonu arasındaki fark nedir?
→ Sabit versiyonlar (örn: AMS1117-3.3), harici bileşen gerektirmeden doğrudan 3.3V gibi sabit bir çıkış verir. Ayarlanabilir (ADJ) versiyon ise, iki harici direnç kullanılarak istenilen çıkış voltajının (1.25V üzeri) ayarlanmasına olanak tanır.

Soru: Bu regülatörün kararlı çalışması için ne tür kapasitörler kullanmalıyım?
→ Kararlılık için çıkışta en az 10µF tantal kapasitör kullanılması şiddetle tavsiye edilir. Girişte ise genellikle 10µF veya daha büyük bir kapasitör kullanmak gürültüyü azaltır ve performansı artırır.

Esnek ve verimli bir voltaj regülasyonu için projelerinizde AMS1117-ADJ'nin gücünden yararlanın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar ve pin yapılandırması için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
