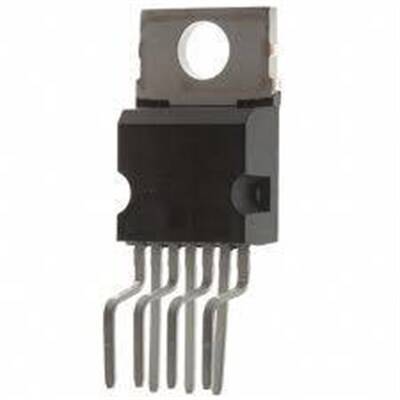

AN15524 TO-220/7

AN15524, özellikle CRT (Tüplü) televizyon ve monitörler için geliştirilmiş, yüksek performanslı bir dikey saptırma çıkış entegresidir. Güçlü bir dikey osilatör ve güç amplifikatörünü tek bir TO-220/7 kılıfında birleştiren bu entegre, dikey saptırma bobinlerini sürmek için gerekli yüksek akımı sağlar. Elektronik onarım ve restorasyon projelerinin vazgeçilmez bir parçasıdır.

AN15524 TO-220/7'nin Özellikleri ve Avantajları

• Yüksek Çıkış Akımı Kapasitesi: Büyük ekranlı CRT'lerin dikey saptırma bobinlerini rahatlıkla sürebilecek tepe akım değerlerine ulaşabilir.
• Entegre Çözüm: Osilatör, sürücü ve güç çıkış katmanlarını tek bir yongada barındırarak devre karmaşıklığını azaltır.
• Termal ve Aşırı Akım Koruması: Dahili koruma devreleri sayesinde aşırı ısınma ve kısa devre durumlarına karşı kendini korur.
• TO-220/7 Güç Kılıfı: Oluşan ısıyı bir soğutucuya (heatsink) verimli bir şekilde aktarmak için tasarlanmış güç tipi bir kılıfa sahiptir.
• Düşük Distorsiyon: Yüksek kaliteli ve kararlı bir dikey tarama sağlayarak görüntüde geometrik bozulmaları en aza indirir.

Başlıca Kullanım Alanları

• CRT televizyonların onarımı
• Profesyonel video monitörlerinin bakımı
• Arcade oyun makineleri ve retro oyun konsolları ekran tamiri
• Osilaskop ve test ekipmanlarının dikey amplifikatör katları
• Analog video sistemleri ve restorasyon projeleri

Sık Sorulan Sorular (SSS)

AN15524 entegresi neden bir metal soğutucuya bağlanmalıdır?
→ Bu entegre, çalışması sırasında saptırma bobinlerine yüksek akım sağladığı için önemli miktarda ısı üretir. Bu ısının verimli bir şekilde dağıtılması ve entegrenin hasar görmemesi için mutlaka uygun boyutta bir alüminyum soğutucuya monte edilmesi gerekir.

Bu entegre arızalandığında ekranda nasıl bir sorun görülür?
→ En yaygın belirti, ekranın ortasında parlak, tek bir yatay çizgi görülmesidir. Bu, dikey saptırmanın tamamen durduğu anlamına gelir. Ayrıca görüntüde dikey katlanmalar veya boyut sorunları da bu entegrenin arızasına işaret edebilir.

CRT ekran onarımlarınızda kararlı ve güçlü bir dikey tarama performansı için AN15524'ü güvenle kullanabilirsiniz.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar ve pin bağlantıları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
