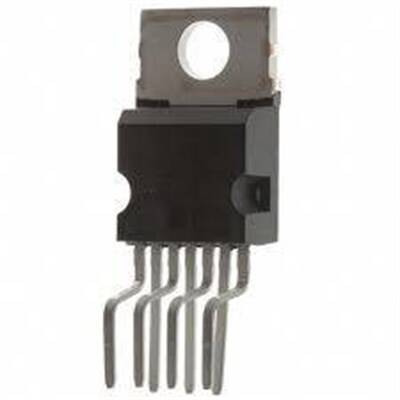

AN15526 TO-220/7 Dikey Saptırma Çıkış Entegresi

AN15526, özellikle CRT (Tüplü) televizyon ve monitörlerde kullanılan bir dikey saptırma çıkış (Vertical Deflection Output) entegresidir. Elektron demetini ekran üzerinde yukarıdan aşağıya doğru tarayarak görüntünün dikey boyutunu oluşturan yüksek akımlı testere dişi sinyalini üretmekle görevlidir. TO-220/7 kılıf yapısı, ürettiği ısının bir soğutucuya bağlanarak verimli bir şekilde dağıtılmasını sağlar.

AN15526'nın Özellikleri ve Avantajları

• Yüksek Tepe Akımı: CRT saptırma bobinlerini (yoke) sürmek için gereken yüksek tepe akımını sağlayabilme kapasitesine sahiptir.
• Dahili Flyback Jeneratörü: Dikey taramanın geri dönüş (flyback) periyodu için gerekli olan yüksek voltaj darbesini üreten devreleri içerir.
• Termal Koruma: Entegrenin aşırı ısınmasını önleyen dahili termal kapatma devresi ile donatılmıştır, bu da güvenilirliği artırır.
- Düşük Güç Tüketimi: Verimli tasarımı sayesinde bekleme (stand-by) modunda düşük güç tüketimi sunar.
• TO-220/7 Kılıf: 7 pinli bu güç kılıfı, standart soğutucularla kolay montaj imkanı tanır ve ısıl performansı optimize eder.

Başlıca Kullanım Alanları

• CRT (Tüplü) televizyonların onarımı
• CRT tabanlı bilgisayar monitörleri
• Osiloskop ve diğer CRT ekranlı test cihazları
• Endüstriyel CRT ekran üniteleri

Sık Sorulan Sorular (SSS)

Soru: Televizyonumun ekranında yatay tek bir çizgi var, sorun bu entegre olabilir mi?
→ Cevap: Evet, ekranda sadece yatay bir çizgi olması (dikey taramanın hiç olmaması) dikey saptırma devresindeki bir arızanın en tipik belirtisidir ve çoğunlukla AN15526 veya benzeri dikey çıkış entegresinin arızalanmasından kaynaklanır.

Soru: Bu entegreyi soğutucu olmadan test edebilir miyim?
→ Cevap: Hayır. Bu entegre, normal çalışma sırasında bile mutlaka bir soğutucuya monte edilmiş olmalıdır. Soğutucusuz çalıştırmak saniyeler içinde aşırı ısınmasına ve bozulmasına yol açar.

CRT televizyon ve monitör onarımlarınız için kritik bir parça olan AN15526 dikey saptırma entegresini stoklarınıza ekleyin.

Not: Bu sayfadaki bilgiler genel referans amaçlıdır. Teknik detaylar ve pin yapılandırması için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
