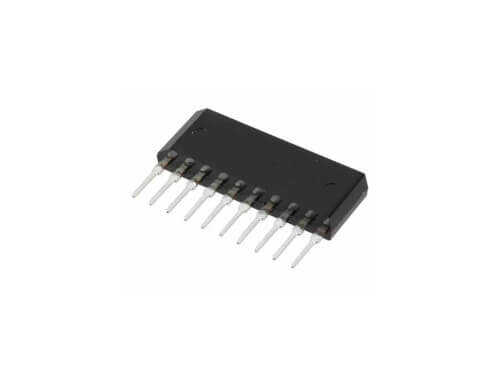

AN5026 SIP-10

AN5026, Panasonic tarafından üretilen, özellikle televizyon alıcıları için tasarlanmış bir VIF/SIF (Video/Ses Ara Frekans) amplifikatör entegresidir. Bu komponent, tunerden gelen zayıf ara frekans (IF) sinyalini yükseltmek, filtrelemek ve demodülasyona hazır hale getirmek için kullanılır. SIP-10 (Single In-line Package) kılıf yapısı, dikey montaj sayesinde devre kartında yer tasarrufu sağlar.

AN5026 SIP-10'nin Özellikleri ve Avantajları

• Yüksek Kazanç: Zayıf IF sinyallerini etkin bir şekilde güçlendirmek için yüksek kazançlı bir amplifikatör katına sahiptir.
• Dahili AGC (Otomatik Kazanç Kontrolü): Farklı güçteki sinyaller için çıkış seviyesini sabit tutarak kararlı bir performans sağlar ve tuner aşırı yüklenmesini önler.
• AFT (Otomatik İnce Ayar) Fonksiyonu: Tuner devresinin frekansını hassas bir şekilde ayarlamak için AFT sinyali üretir.
• Kompakt Kılıf Yapısı: SIP-10 kılıfı, dikey olarak monte edilerek PCB üzerinde minimum alan kaplar.
• Düşük Gürültü: Sinyal kalitesini korumak için düşük gürültü rakamına sahip olacak şekilde tasarlanmıştır.
• Geniş Bant Genişliği: Hem video hem de ses taşıyıcılarını içeren IF sinyalini işlemek için yeterli bant genişliğine sahiptir.

Başlıca Kullanım Alanları

• Analog Televizyon Alıcıları
• Video Kayıt Cihazları (VCR)
• Tuner Modülleri
• Elektronik Onarım ve Yedek Parça
• Hobi Elektroniği ve TV Alıcı Projeleri

Sık Sorulan Sorular (SSS)

Televizyonda karlı veya zayıf görüntü var. Sorun AN5026 olabilir mi?
→ Evet, bu mümkündür. AN5026'nın IF sinyalini yeterince güçlendirememesi, 'karlı' veya zayıf bir görüntüye neden olabilir. Sorun entegrenin kendisinde veya AGC devresini kontrol eden harici bileşenlerde olabilir.

SIP-10 kılıfı nasıl lehimlenir?
→ SIP-10 kılıfı, tek sıra halinde 10 pini olan bir yapıdadır. Through-hole teknolojisi kullanılarak PCB'ye dik olarak yerleştirilir ve diğer tarafından lehimlenir. Genellikle bir soğutucu görevi gören metal bir tabağa sahiptir.

TV alıcı devrelerinizin IF katındaki sinyal gücünü ve kalitesini AN5026 ile garanti altına alın!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Detaylı teknik özellikler, pin konfigürasyonu ve elektriksel limitler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
