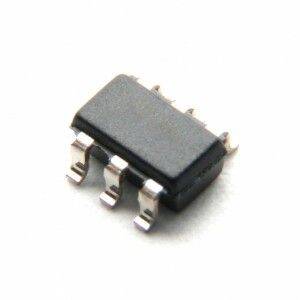

AO6405 5A 30V SUPERSOT6 P-CH Mosfet

AO6405, kompakt boyutta yüksek performans sunmak üzere tasarlanmış, gelişmiş bir P-Kanal (P-CH) Power Mosfet'tir. -30V gerilim ve -5A akım kapasitesini, termal olarak geliştirilmiş SuperSOT-6 (SSOT-6) kılıfında barındırır. Bu kılıf, standart SOT23'ten daha iyi ısı dağıtımı sağlarken, küçük boyutunu korur. Bu da onu güç yoğunluğu yüksek, taşınabilir uygulamalar için mükemmel kılar.

AO6405'nin Özellikleri ve Avantajları

• Gelişmiş Termal Performans: SSOT-6 kılıfı, standart küçük kılıflara göre daha iyi ısı dağıtımı sağlayarak mosfet'in daha yüksek güçlerde güvenle çalışmasına olanak tanır.
• Düşük Profil ve Kompakt Boyut: İnce ve küçük yapısı, modern mobil cihazların ve yoğun elektronik kartların tasarım gereksinimlerini karşılar.
• Çok Düşük RDS(on): TrenchFET teknolojisi sayesinde elde edilen ultra düşük 'ON' direnci, iletim kayıplarını en aza indirir ve pil ömrünü uzatır.
• Yüksek Akım Yoğunluğu: Küçük boyutuna rağmen 5A gibi önemli bir akımı yönetme kapasitesine sahiptir.
• Mantık Seviyesi Uyumluluğu: Düşük kapı eşik gerilimi, mikrodenetleyiciler tarafından doğrudan sürülmesini kolaylaştırır.

Başlıca Kullanım Alanları

• Akıllı telefonlar, tabletler ve giyilebilir teknolojilerde güç yönetimi
• Batarya paketi koruma devreleri
• Yüksek taraf (high-side) yük anahtarlama uygulamaları
• Kompakt DC-DC dönüştürücüler
• Katı hal sürücüleri (SSD) ve diğer taşınabilir depolama birimleri

Sık Sorulan Sorular (SSS)

Soru: SuperSOT-6 (SSOT-6) kılıfının standart SOT23-6 kılıfından farkı nedir?
→ Cevap: Her ikisi de 6 pinli ve küçük yüzey montajlı kılıflardır. Ancak SuperSOT-6, genellikle daha iyi bir termal tasarıma sahiptir. Pin yapısı ve iç dizaynı, ısıyı PCB'ye daha verimli bir şekilde aktarmak üzere optimize edilmiştir. Bu, aynı boyutta daha yüksek güç kapasitesi anlamına gelir.

Soru: P-Kanal bir mosfet ile PWM sinyali kullanarak bir yükü nasıl kontrol edebilirim?
→ Cevap: P-Kanal mosfet'in Source pini VCC'ye, Drain pini ise yükün pozitif terminaline bağlanır. Yükün diğer ucu GND'ye gider. Mikrodenetleyiciden gelen PWM sinyali, mosfet'in Gate pinine uygulanır. PWM sinyali LOW (0V) olduğunda mosfet açılır ve yüke akım gider. PWM sinyali HIGH (+V) olduğunda mosfet kapanır. Bu şekilde yükün gücü etkin bir şekilde kontrol edilebilir.

Yüksek güç yoğunluğu ve termal verimlilik gerektiren en yeni nesil tasarımlarınız için AO6405'i seçin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik özellikler ve uygulama detayları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
