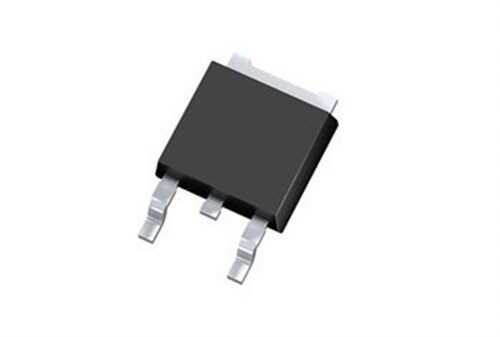

AOD4454 - D4454 DPAK Mosfet - Transistör

AOD4454, Alpha & Omega Semiconductor (AOS) tarafından üretilen, popüler DPAK (TO-252) kılıfında yer alan, çok yönlü bir N-Kanal güç MOSFET'idir. Düşük Rds(on) değeri, yüksek akım kapasitesi ve verimli anahtarlama performansı sayesinde, DC-DC dönüştürücülerden motor kontrolüne kadar geniş bir yelpazedeki uygulamalar için mükemmel ve maliyet etkin bir çözümdür.

AOD4454'nin Özellikleri ve Avantajları

• Düşük Rds(on): Gelişmiş trench teknolojisi sayesinde çok düşük bir açık durum direncine sahiptir, bu da iletim kayıplarını azaltır ve verimliliği artırır.
• Yüksek Akım Taşıma: Kompakt DPAK kılıfında yüksek sürekli ve tepe akımı taşıma kapasitesi sunar.
• DPAK Yüzey Montaj Kılıfı: Otomatik montaj hatlarına uygun olan bu standart kılıf, üretim süreçlerini kolaylaştırır ve PCB üzerinde iyi bir termal performans sergiler.
• Optimize Edilmiş Anahtarlama: Düşük kapı şarjı ve hızlı anahtarlama süreleri, yüksek frekanslı güç elektroniği uygulamalarında kayıpları minimize eder.
• Geniş Kullanım Alanı: Dengeli özellikleri sayesinde hem endüstriyel hem de tüketici elektroniği projelerinde güvenle kullanılabilir.

Başlıca Kullanım Alanları

• Voltaj regülatörleri ve DC-DC dönüştürücüler
• Güç dağıtım ve yük anahtarlama devreleri
• Fırçalı ve fırçasız DC motor sürücüleri
• Akü yönetim sistemleri (BMS)
• LED aydınlatma sürücü devreleri

Sık Sorulan Sorular (SSS)

Soru: AOD4454, Logic Level bir mosfet midir?
→ Cevap: AOD4454'ün datasheet'ine bakıldığında, Rds(on) değeri genellikle hem Vgs=10V hem de Vgs=4.5V için belirtilir. 4.5V'ta düşük bir Rds(on) değeri sunması, onu 'Logic Level' olarak kabul edilebilir kılar ve 5V mantık seviyesiyle çalışan mikrodenetleyicilerle doğrudan sürülmeye uygun hale getirir. Ancak en iyi performans için datasheet'i kontrol etmek her zaman önemlidir.

Soru: Bu mosfeti kullanırken PCB tasarımında nelere dikkat etmeliyim?
→ Cevap: DPAK kılıfının altındaki geniş metal tırnak (drain pini), ısıyı dağıtmak için kullanılır. PCB üzerinde bu tırnağın lehimlendiği bakır alanı mümkün olduğunca geniş tutmak termal performansı artıracaktır. Ayrıca, yüksek akım taşıyan yolların (drain ve source) kısa ve geniş olması, parazitik endüktansı ve direnci azaltarak performansı iyileştirir.

Güç elektroniği projelerinizde yüksek performans ve verimlilik için çok yönlü AOD4454 mosfeti şimdi deneyin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Projelerinizde en doğru ve güvenilir sonuçlar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
