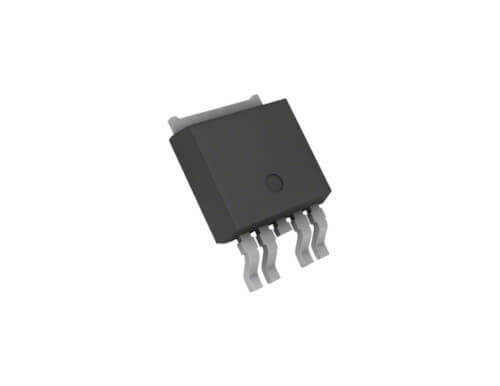

AOD609 - D609 DPAK-4L Mosfet - Transistör

AOD609, standart DPAK kılıfından farklı olarak 4 bacaklı DPAK-4L paketinde sunulan, özel bir N-Kanal Güç MOSFET'idir. Bu ek bacak, genellikle 'Kelvin Source' bağlantısı için kullanılır ve anahtarlama performansını önemli ölçüde iyileştirir. Yüksek frekanslı güç dönüştürücülerde daha temiz ve verimli anahtarlama isteyen tasarımcılar için mükemmel bir seçimdir.

AOD609 - D609'un Özellikleri ve Avantajları

• DPAK-4L Kılıf: Dördüncü bacak (Kelvin Source), gate sürücü devresinin geri dönüş yolunu güç yolundan ayırarak parazitik endüktansın etkilerini azaltır.
• Geliştirilmiş Anahtarlama Performansı: Kelvin Source bağlantısı sayesinde daha hızlı açma/kapama (turn-on/off) süreleri ve daha az gate çınlaması (ringing) elde edilir.
• Daha Yüksek Verimlilik: Daha temiz anahtarlama, anahtarlama kayıplarını azaltır ve özellikle yüksek frekanslı uygulamalarda genel verimliliği artırır.
• Düşük RDS(on): Yüksek performanslı silikon teknolojisi sayesinde düşük iletim kayıpları sunar.
• İyi Termal Performans: DPAK kılıfının termal avantajlarını korur ve ısıyı etkin bir şekilde dağıtır.

Başlıca Kullanım Alanları

• Yüksek Frekanslı Senkronize Buck Dönüştürücüler
• Telekom ve Sunucu Güç Kaynakları
• Endüstriyel Güç Sistemleri
• Noktasal Yük (Point-of-Load) Regülatörleri
• Yüksek Performanslı Motor Sürücüleri

Sık Sorulan Sorular (SSS)

Kelvin Source bağlantısı tam olarak ne işe yarar?
→ Normal bir MOSFET'te, hem gate sürücü akımı hem de ana güç akımı (drain-source) aynı source bacağından akar. Bu ortak yoldaki parazitik endüktans, ana akım hızla değiştiğinde gate voltajını bozar. Kelvin Source, gate sürücüsü için ayrı bir geri dönüş yolu sunarak bu etkiyi ortadan kaldırır ve gate'in çok daha temiz ve kontrollü bir şekilde sürülmesini sağlar.

Bu MOSFET'i normal 3 bacaklı bir DPAK yerine kullanabilir miyim?
→ PCB düzeniniz DPAK-4L kılıfına uygunsa evet. Kelvin Source pinini gate sürücünüzün toprak referansına, güç source pinini ise ana güç devresinin toprağına bağlayarak en iyi performansı elde edersiniz. Eğer bu şekilde kullanma imkanınız yoksa, iki source pinini birleştirerek standart bir MOSFET gibi de kullanabilirsiniz ancak bu durumda kılıfın ana avantajını kaybetmiş olursunuz.

AOD609'un Kelvin Source özelliği ile güç dönüştürücülerinizde anahtarlama verimliliğini yeni bir seviyeye taşıyın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar ve parametreler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
