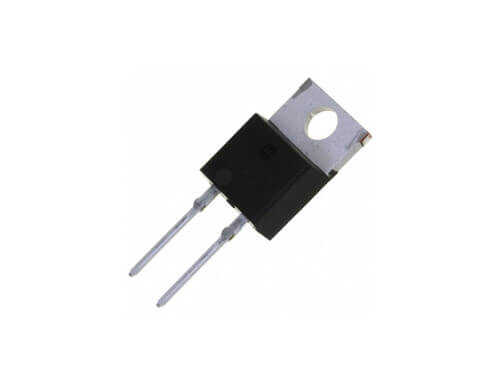

APT15DQ60KG | 15A 600V TO-220AC Ultrafast Diyot

APT15DQ60KG, yüksek verimlilik ve yüksek voltaj dayanımı gerektiren anahtarlamalı güç uygulamaları için tasarlanmış, yüksek performanslı bir Ultra Hızlı (Ultrafast) doğrultucu diyottur. $15A$ ileri akım ve $600V$ tepe ters gerilim kapasitesi sunan bu diyot, özellikle Güç Faktörü Düzeltme (PFC) devrelerinde ve anahtarlamalı güç kaynaklarında (SMPS) kullanım için optimize edilmiştir. Ultra hızlı ve "yumuşak" geri toparlanma karakteristiği, anahtarlama kayıplarını ve EMI gürültüsünü en aza indirir. Standart TO-220AC kılıfı, soğutucuya kolay montaj ve etkin ısı dağıtımı sağlar.

APT15DQ60KG'nin Özellikleri ve Avantajları

• Ultra Hızlı ve Yumuşak Geri Toparlanma: Yüksek anahtarlama frekanslarında verimliliği en üst düzeye çıkarır ve anahtarlama elemanı (MOSFET) üzerindeki stresi azaltır.
• Düşük Ters Kaçak Akım: Yüksek sıcaklıklarda bile düşük kaçak akım sergileyerek güvenilirliği artırır ve termal kaçak riskini azaltır.
• Yüksek Gerilim Kapasitesi: $600V$'luk ters gerilim dayanımı, evrensel şebeke girişi (85-265V AC) ile çalışan PFC ve SMPS devreleri için geniş bir güvenlik marjı sunar.
• Düşük İletim Kayıpları: Düşük ileri gerilim düşümü ($V_F$) sayesinde çalışma sırasında daha az ısınır.
• Standart TO-220 Kılıfı: Endüstri standardı TO-220AC kılıfı, çeşitli soğutucu tipleriyle uyumludur ve montajı kolaydır.

Başlıca Kullanım Alanları

• Güç Faktörü Düzeltme (PFC): Sürekli Akım Modunda (CCM) çalışan PFC devrelerinde boost diyodu olarak.
• Anahtarlamalı Güç Kaynakları (SMPS): Yüksek voltajlı snubber ve bootstrap devreleri.
• Inverterler: Solar inverterler, kaynak makineleri ve motor sürücüleri.
• Serbest Geçiş (Freewheeling) Diyodu: Yüksek voltajlı endüktif yüklerin anahtarlanması.

Sık Sorulan Sorular (SSS)

Parça numarasındaki 'DQ' ve 'KG' ne anlama geliyor?
→ Üreticiye (bu durumda Microsemi/APT) özel isimlendirmelerdir. 'DQ' genellikle diyotun belirli bir teknoloji ailesini (örneğin "FRED, Gen 4") veya hızını, 'K' kılıf tipini (TO-220), 'G' ise RoHS uyumlu (kurşunsuz) olduğunu belirtir.

Bu diyot neden PFC devreleri için iyidir?
→ PFC boost devrelerinde, diyot çok hızlı bir şekilde anahtarlanır ve yüksek voltajı bloke eder. APT15DQ60KG'nin ultra hızlı geri toparlanması, boost anahtarı (MOSFET) tekrar açıldığında diyot üzerinde biriken yükün (ters toparlanma yükü, $Q_{rr}$) hızla boşalmasını sağlar. Bu, anahtarlama kayıplarını ve MOSFET üzerindeki akım stresini büyük ölçüde azaltır, bu da daha yüksek verimlilik ve güvenilirlik anlamına gelir.

Yüksek voltajlı PFC ve SMPS tasarımlarınızda verimliliği ve güvenilirliği en üst düzeye çıkarmak için APT15DQ60KG'nin üstün ultra hızlı performansından yararlanın!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Kritik ve hassas uygulamalarınız için lütfen ürünün üretici tarafından sağlanan resmi "datasheet" belgesini kontrol ediniz.
