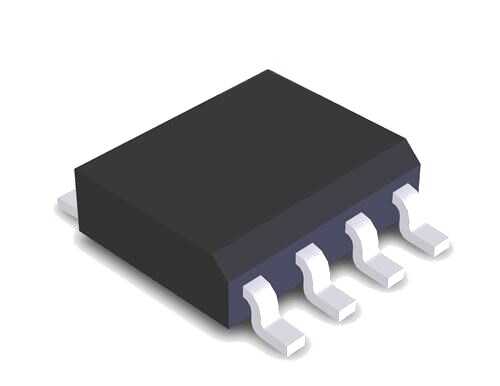

APW7120KE - APW7120 SOIC-8 PWM Kontrol Entegresi

APW7120KE, Anpec Electronics tarafından üretilen, yüksek verimli bir senkron buck (step-down) PWM kontrol entegresidir. Özellikle bilgisayar anakartları, grafik kartları ve diğer elektronik cihazlardaki voltaj regülatör modülleri (VRM) için tasarlanmıştır. Bu SOIC-8 kılıflı entegre, harici MOSFET'leri sürerek yüksek akım kapasiteli ve hassas voltaj regülasyonu sağlayan DC-DC dönüştürücü devreleri oluşturmak için kullanılır.

APW7120KE'nin Özellikleri ve Avantajları

• Senkron Buck Topolojisi: Yüksek verimlilik (%90'ın üzerinde) sağlayarak güç kaybını ve ısıyı en aza indirir.
• Ayarlanabilir Çalışma Frekansı: Sabit 300kHz çalışma frekansı, verimlilik ve bileşen boyutu arasında iyi bir denge sunar.
• Entegre Sürücüler: Hem yüksek taraf (high-side) hem de düşük taraf (low-side) N-kanal MOSFET'leri doğrudan sürebilen güçlü sürücülere sahiptir.
• Kapsamlı Koruma Özellikleri: Aşırı akım koruması (OCP), düşük voltaj kilitleme (UVLO) ve yumuşak başlangıç (soft-start) gibi özelliklerle sistemi korur.
• Basit ve Kompakt Tasarım: SOIC-8 kılıfı ve minimum harici bileşen gereksinimi ile kompakt güç çözümleri sunar.

Başlıca Kullanım Alanları

• Anakart ve grafik kartı voltaj regülatörleri (çekirdek, bellek voltajları).
• Set-top box, DVR ve ağ cihazları için güç kaynakları.
• Yüksek akım gerektiren DC-DC dönüştürücü modülleri.
• Telekomünikasyon ve sunucu ekipmanları.
• Genel amaçlı 5V veya 12V hattan düşük voltaj elde etme uygulamaları.

Sık Sorulan Sorular (SSS)

Soru: 'Senkron Buck' dönüştürücü ne demektir?
→ Cevap: Standart bir buck dönüştürücüde serbest geçiş diyodu kullanılırken, senkron buck topolojisinde bu diyotun yerini bir MOSFET alır. Bu MOSFET, diyotun voltaj düşümünden kaynaklanan güç kaybını ortadan kaldırarak dönüştürücünün verimliliğini, özellikle yüksek akım uygulamalarında, önemli ölçüde artırır.

Soru: APW7120KE ile çıkış voltajı nasıl ayarlanır?
→ Cevap: Çıkış voltajı, entegrenin geri besleme (feedback) pinine bağlanan harici bir direnç bölücü devresi ile ayarlanır. Bu dirençlerin oranını değiştirerek istenilen çıkış voltajı hassas bir şekilde elde edilebilir.

APW7120KE PWM kontrolcüsü ile yüksek verimli ve güvenilir DC-DC güç dönüştürücüleri tasarlayın.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
