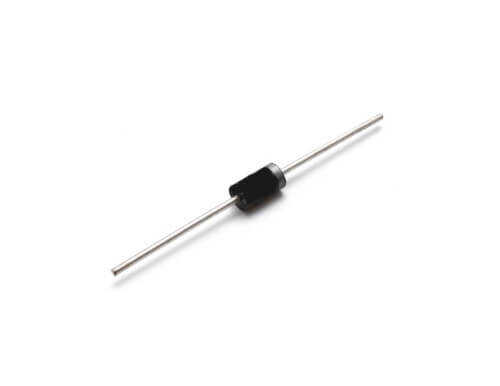

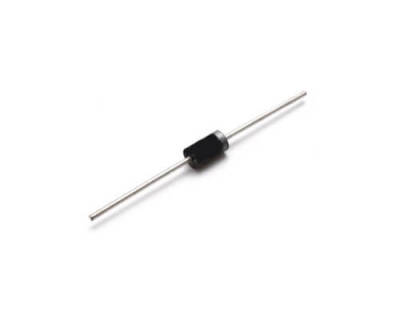

BA157 1A 400V DO-41 Standart Diyot

BA157, 1 Amper akım ve 400 Volt ters gerilim dayanımına sahip, Hızlı Toparlanmalı (Fast Recovery) bir doğrultma diyotudur. Standart diyotların anahtarlama hızının yetersiz kaldığı yüksek frekanslı uygulamalar için özel olarak tasarlanmıştır. Düşük anahtarlama kayıpları ve güvenilir performansı ile anahtarlamalı güç kaynakları (SMPS) ve invertör devrelerinde yaygın olarak tercih edilir.

BA157'nin Özellikleri ve Avantajları

• Hızlı Ters Toparlanma Süresi (Trr): Standart diyotlara göre çok daha hızlı kapanarak, yüksek frekanslı çalışmalarda verimliliği artırır ve ısı oluşumunu azaltır.
• 400V Ters Gerilim Dayanımı: 220V AC şebekesi ile çalışan güç kaynakları ve diğer yüksek voltajlı uygulamalar için yeterli güvenlik marjı sunar.
• 1A İleri Yön Akımı: Düşük ve orta güçteki birçok anahtarlamalı devre için ideal akım kapasitesine sahiptir.
• Standart DO-41 Kılıfı: Montajı ve lehimlemesi kolay, yaygın olarak kullanılan through-hole kılıf yapısındadır.
• Yüksek Verimlilik: Anahtarlama kayıplarını minimize ederek, özellikle SMPS tasarımlarında genel sistem verimliliğine katkıda bulunur.

Başlıca Kullanım Alanları

• Anahtarlamalı Güç Kaynakları (SMPS): Çıkış doğrultma katında, verimliliği ve performansı artırmak için kullanılır.
• DC-DC Dönüştürücüler: Yüksek frekanslı boost, buck ve flyback tipi dönüştürücülerin verimli çalışmasını sağlar.
• Invertörler: DC gerilimi AC gerilime çeviren invertör devrelerinde yüksek hızda anahtarlama için kritik bir bileşendir.
• Serbest Dolaşım (Freewheeling) Diyotu: Yüksek frekanslı PWM sinyalleri ile sürülen endüktif yüklerde (motor, bobin) verimli bir sönümleme sağlar.
• Elektronik Balastlar: Floresan ve LED aydınlatmalar için tasarlanan yüksek frekanslı elektronik balast devrelerinde kullanılır.

Sık Sorulan Sorular (SSS)

BA157 ile 1N4004 arasındaki fark nedir?
→ Her ikisi de 1A 400V değerlerine sahip olsa da, temel fark hızdır. 1N4004 standart (yavaş) bir diyottur ve 50/60Hz gibi düşük frekanslar için uygundur. BA157 ise 'Fast Recovery' (hızlı) bir diyottur ve on binlerce Hz (kHz) frekansında çalışan anahtarlamalı devreler için tasarlanmıştır. 1N4004'ü yüksek frekansta kullanmak aşırı ısınmaya ve arızaya yol açar.

Bu diyotu normal bir köprü doğrultucuda kullanabilir miyim?
→ Evet, 50/60Hz'lik bir şebeke doğrultucusunda kullanabilirsiniz, ancak bu durumda hız avantajından faydalanamazsınız ve genellikle daha ucuz olan 1N4004'ü kullanmak daha mantıklıdır. BA157'nin asıl kullanım amacı yüksek frekanslı devrelerdir.

Anahtarlamalı güç kaynağı tasarımlarınızda hızı ve verimliliği BA157 ile yakalayın!

Not: Bu sayfadaki bilgiler genel referans amaçlıdır. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
