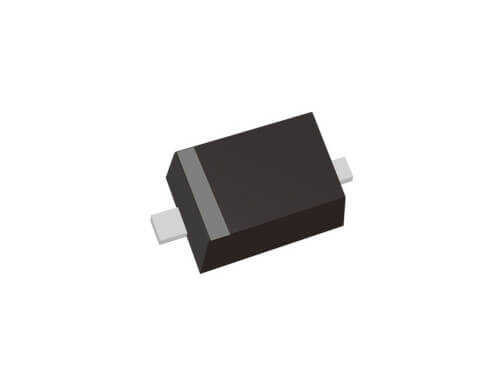

BAP51-02 50mA 60V SOD523 Pin Diyot

BAP51-02, yüksek frekanslı (RF) sinyal kontrolü için özel olarak tasarlanmış bir PIN Diyot'tur. Ultra küçük SOD523 kılıfında yer alan bu bileşen, 50mA akım ve 60V gerilim değerlerine sahiptir. PIN diyotların temel özelliği, DC bias akımı ile RF direncini kontrol edebilmeleridir. Bu sayede BAP51-02, RF anahtarları, zayıflatıcılar (attenuators) ve modülatörler gibi uygulamalarda yüksek performans sunar.

BAP51-02 50mA 60V SOD523 Pin Diyot'nin Özellikleri ve Avantajları

• RF Sinyal Kontrolü: DC akım ile iç direncini değiştirerek RF sinyallerini anahtarlamak veya zayıflatmak için kullanılır.
• Düşük Ekleme Kaybı (Insertion Loss): İletim modundayken (düşük direnç) RF sinyalini minimum kayıpla geçirir.
• Yüksek İzolasyon: Kesim modundayken (yüksek direnç) RF sinyalini etkili bir şekilde bloke eder.
• Ultra Küçük SOD523 Kılıf: RF devrelerinin ve modüllerinin minyatürleştirilmesine olanak tanır, parazitik etkileri azaltır.
• Düşük Kapasitans ve Yüksek Seri Direnç: Yüksek frekanslarda etkili performans için optimize edilmiş yapıdadır.

Başlıca Kullanım Alanları

• RF Anahtarlama (RF Switching)
• Değişken RF Zayıflatıcılar (Variable RF Attenuators)
• RF Faz Kaydırıcılar (Phase Shifters)
• Telsiz Haberleşme Sistemleri (Wi-Fi, Bluetooth, Cep Telefonları)
• Anten Ayarlama ve Yönlendirme Devreleri

Sık Sorulan Sorular (SSS)

Soru: PIN diyotun standart bir anahtarlama diyotundan farkı nedir?
→ Standart diyotlar sinyalleri doğrultmak veya hızlıca açıp kapatmak için kullanılır. PIN diyotlar ise RF (Radyo Frekansı) sinyalleri için değişken bir direnç gibi davranır. Üzerinden geçen DC akımın miktarına bağlı olarak RF sinyaline karşı ya çok düşük (kısa devre gibi) ya da çok yüksek (açık devre gibi) bir empedans gösterirler. Bu özellikleri onları RF kontrol elemanı yapar.

Soru: Bu diyot DC devrelerde kullanılabilir mi?
→ BAP51-02, RF uygulamaları için optimize edilmiştir ve yavaş bir geri toparlanma süresine sahiptir. Bu nedenle, standart DC doğrultma veya hızlı dijital anahtarlama için uygun değildir. Yalnızca tasarlandığı RF kontrol uygulamalarında kullanılmalıdır.

RF tasarımlarınızda hassas sinyal kontrolü için BAP51-02 PIN diyotu tercih edin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik özellikler ve uygulama detayları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
