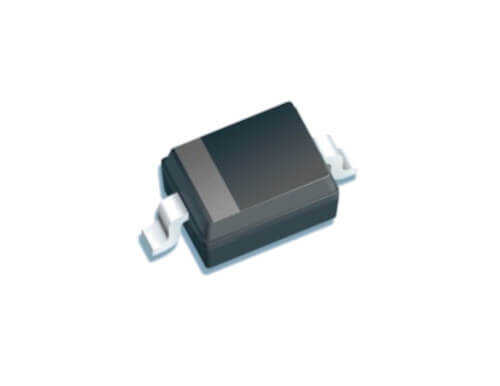

BAT54WS 200mA 30V SOD323 Şotki Diyot

BAT54WS, elektronik endüstrisinde yaygın olarak kullanılan, güvenilir ve çok yönlü bir Şotki bariyer diyotudur. 30V'luk ters gerilim ve 200mA'lik ileri akım kapasitesini kompakt SOD-323 kılıfı ile birleştirir. Özellikle genel amaçlı anahtarlama, sinyal doğrultma ve düşük güçlü devre koruması için popüler bir tercihtir.

BAT54WS'nin Özellikleri ve Avantajları

• Endüstri Standardı: Birçok tasarımda kullanılan, kendini kanıtlamış ve kolay bulunabilen bir komponenttir.
• Düşük İleri Gerilim Düşümü: Yaklaşık 0.32V (@1mA) gibi düşük Vf değeri ile enerji verimliliği sağlar.
• Hızlı Anahtarlama Hızı: Yüksek frekanslı sinyal uygulamaları için uygundur.
• Kompakt Yüzey Montaj Paketi: SOD-323 kılıfı, modern ve minyatür tasarımlara kolayca entegre olur.
• Düşük Devre Kapasitansı: Sinyal hatlarında minimum etki yaratarak sinyal bütünlüğünü korur.

Başlıca Kullanım Alanları

• Ters Polarite Koruması
• Yüksek Hızlı Sinyal Hatları
• Düşük Güç Tüketimli Uygulamalar
• Batarya ile Çalışan Cihazlar ve Giyilebilir Teknoloji
• Mantık Devreleri ve Sinyal Yönlendirme
• Voltaj Kenetleme (Clamping)

Sık Sorulan Sorular (SSS)

BAT54 serisinde farklı konfigürasyonlar (A, C, S) var. BAT54WS hangisine karşılık gelir?
→ BAT54WS, tek bir diyot içeren 'Single' konfigürasyonuna karşılık gelir. Diğer varyantlar (BAT54A, BAT54C) aynı kılıf içinde seri veya ortak katotlu çift diyotlar içerebilir. 'WS' soneki genellikle üreticinin kılıf ve paketleme bilgisini belirtir.

Bu diyotu 0.7V'luk standart bir diyot yerine kullanmanın avantajı nedir?
→ Temel avantajı, çok daha düşük güç kaybıdır. Bir devrede 100mA akım geçtiğinde, standart diyot 0.07W (0.7V * 0.1A) güç harcarken, BAT54WS gibi bir Şotki diyot yaklaşık 0.04W (0.4V * 0.1A) harcar. Bu fark, özellikle batarya ömrünün kritik olduğu durumlarda önemlidir.

Genel amaçlı uygulamalarınız için güvenilir ve verimli bir çözüm olan BAT54WS ile tanışın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik veriler ve uygulama notları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
