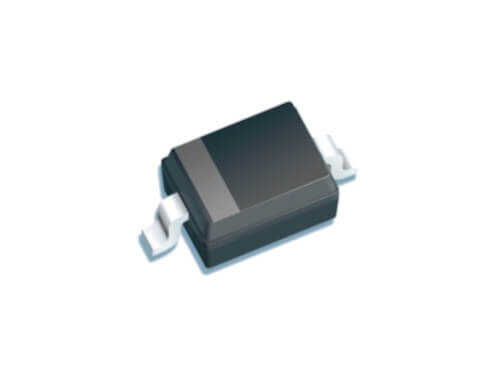

BAT60JFILM 3A 10V SOD323 ST Şotki Diyot

BAT60JFILM, STMicroelectronics tarafından üretilen, ultra küçük SOD-323 kılıfında inanılmaz bir 3 Amper akım kapasitesi sunan, yüksek performanslı bir Şotki diyottur. Sadece 10V'luk düşük bir ters gerilim dayanımına sahip olması, onun özellikle çok düşük voltajlı, yüksek akımlı DC-DC dönüştürücüler ve batarya koruma devreleri için optimize edildiğini gösterir. Bu diyot, güç yoğunluğunda yeni bir standart belirlemektedir.

BAT60JFILM'nin Özellikleri ve Avantajları

• Olağanüstü Akım Kapasitesi: Minyatür SOD-323 kılıfında 3A'lik sürekli ileri akım sunar.
• Ultra Düşük İleri Gerilim (Vf): Yüksek akımlarda bile (örn: 0.38V @ 3A) son derece düşük güç kaybı sağlar.
• Düşük Voltaj Optimizasyonu: 10V'luk VRRM değeri ile 3.3V, 5V gibi düşük voltaj rayları için idealdir.
• Yüksek Güç Yoğunluğu: PCB üzerinde minimum alan kullanarak maksimum güç yönetimi sağlar.
• STMicroelectronics Kalitesi: Endüstri lideri bir üreticinin güvenilirliğini ve tutarlı performansını sunar.

Başlıca Kullanım Alanları

• Çok Düşük Voltajlı DC-DC Konvertörler
• Batarya OR-ing ve Ters Akım Koruması (Örn: Lityum-ion piller)
• Akıllı Telefonlar, Tabletler ve Dizüstü Bilgisayarlar için Güç Yönetimi IC'leri
• SSD ve Diğer Veri Depolama Birimlerinin Güç Devreleri
• Yüksek Akımlı Serbest Geçiş (Freewheeling) Uygulamaları

Sık Sorulan Sorular (SSS)

Neden bu kadar yüksek akımlı bir diyotun ters gerilimi sadece 10V?
→ Bu bir tasarım tercihidir. Ters gerilim kapasitesini düşürerek, diyotun ileri yöndeki performansı (daha düşük Vf, daha yüksek akım yoğunluğu) önemli ölçüde iyileştirilebilir. BAT60JFILM, 12V veya 24V gibi sistemler için değil, özellikle 5V ve altındaki düşük voltajlı, yüksek akımlı modern elektronikler için tasarlanmıştır.

3A akım bu küçük kılıfı yakmaz mı?
→ Bu diyot, bu akımı taşıyacak şekilde tasarlanmıştır ancak kritik olan, PCB tasarımınızdır. Diyotun lehimlendiği bakır alan (pad), bir soğutucu görevi görür. Datasheet'te belirtilen minimum bakır alan gereksinimlerine uyarak diyotun ürettiği ısıyı etkili bir şekilde dağıtmak, güvenli çalışma için zorunludur.

BAT60JFILM ile düşük voltajlı, yüksek akımlı tasarımlarınızda güç yoğunluğunun sınırlarını zorlayın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik veriler ve uygulama notları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
