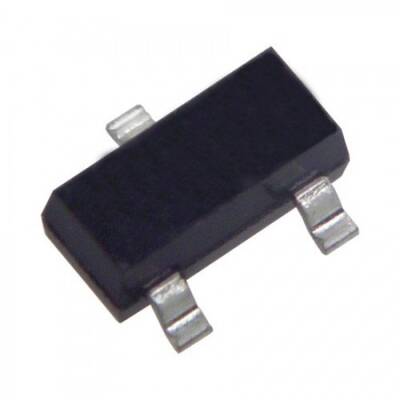

BC847B SOT-23 NPN Transistör

BC847B, minyatür SOT-23 yüzey montaj (SMD) kılıfında yer alan, genel amaçlı bir NPN bipolar jonksiyon transistörüdür (BJT). Düşük güç tüketimi ve küçük boyutu sayesinde, modern elektronik kartlarda sinyal amplifikasyonu ve düşük akımlı anahtarlama görevleri için popüler bir seçimdir. 'B' soneki, belirli bir akım kazancı (hFE) aralığını ifade eder.

BC847B SOT-23 NPN Transistör'nin Özellikleri ve Avantajları

• Kompakt SOT-23 Kılıf: Yüzey montaj teknolojisi (SMT) için tasarlanmış olup, devre kartlarında yerden tasarruf sağlar ve otomatik dizgiye uygundur.
• Düşük Gürültü Seviyesi: Düşük frekanslı sinyal yükseltme uygulamalarında temiz bir sinyal performansı sunar.
• Yeterli Akım ve Gerilim Değerleri: 45V Vceo ve 100mA Ic değerleri ile birçok genel amaçlı uygulama için yeterlidir.
• Belirli Kazanç Grubu (hFE): 'B' grubu, 200 ile 450 arasında bir DC akım kazancı sağlayarak tasarımda tutarlılık sunar.
• Düşük Maliyet: Yüksek adetli üretimlerde maliyet etkin bir çözüm sunar.

Başlıca Kullanım Alanları

• Genel Amaçlı Sinyal Yükseltme Devreleri
• Düşük Akımlı Anahtarlama (Örn: LED sürme, röle kontrolü)
• Osilatör ve Sürücü Katları
• Dijital Lojik Devrelerde Arayüzleme
• Sinyal İşleme ve Filtreleme Devreleri

Sık Sorulan Sorular (SSS)

Soru: BC847B'deki 'B' harfi ne anlama geliyor?
→ Cevap: 'B' harfi, transistörün DC akım kazancı (hFE) aralığını belirten bir koddur. BC847B için bu değer tipik olarak 200-450 arasındadır. 'A' (110-220) ve 'C' (420-800) gibi farklı kazanç grupları da mevcuttur.

Soru: Bu SOT-23 kılıfını lehimlemek zor mudur?
→ Cevap: SOT-23 kılıfı oldukça küçüktür. İnce uçlu bir havya, cımbız ve bir miktar pratik ile elle lehimlenebilir. Ancak sıcak hava istasyonu veya reflow fırın ile çok daha kolay ve güvenilir bir montaj yapılır.

Kompakt ve verimli devre tasarımlarınız için ideal çözüm olan BC847B SMD transistörü projelerinize dahil edin!

Not: Bu sayfadaki bilgiler genel referans amaçlıdır. Tasarımlarınızda en doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
