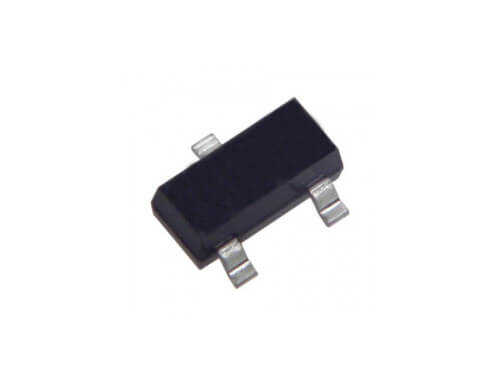

BC856BT 100mA 65V SOT416

BC856BT, modern elektronik devrelerin minyatürleşme ihtiyacına cevap veren, ultra küçük SOT416 (SC-75) kılıfında bir PNP Bipolar Transistör'dür. Bu komponent, -100mA kollektör akımı ve -65V kollektör-emetör gerilimi gibi güçlü özelliklere sahiptir. Genel amaçlı anahtarlama ve amplifikasyon görevleri için tasarlanan BC856BT, özellikle alanın çok değerli olduğu taşınabilir ve kompakt cihazlar için ideal bir çözümdür.

BC856BT'nin Özellikleri ve Avantajları

• Transistör Tipi: PNP Bipolar Junction Transistor (BJT)
• Kılıf Tipi: SOT416 / SC-75 (Ultra Küçük Yüzey Montaj)
• Maksimum Kollektör Akımı (Ic): -100mA
• Maksimum Kollektör-Emetör Gerilimi (Vce): -65V
• Kompakt Ayak İzi: SOT416 kılıfı, devre kartlarında maksimum yoğunluk sağlar.
• Yüksek Gerilim Kapasitesi: 65V'luk dayanımı sayesinde daha yüksek voltajlı devrelerde güvenle kullanılabilir.
• Tamamlayıcı (Complementary) Model: Genellikle NPN tipi BC846BT'nin PNP tamamlayıcısı olarak kullanılır.

Başlıca Kullanım Alanları

• Yüksek Taraf (High-Side) Sürücü Devreleri
• Push-Pull Yükselteç Katları (NPN eşleniği ile)
• Akım Kaynağı ve Akım Aynası Devreleri
• Sinyal İnversiyonu ve Lojik Seviye Kaydırma
• Mobil Cihazlar ve Giyilebilir Teknolojiler
• LED Gösterge Sürücüleri

Sık Sorulan Sorular (SSS)

Soru: PNP transistör ne demektir ve NPN'den farkı nedir?
→ Cevap: PNP transistör, NPN'nin tersi şekilde çalışır. Akımın kollektörden emetöre akması için base terminaline negatif bir gerilim (toprağa veya daha düşük bir potansiyele) uygulanması gerekir. Genellikle pozitif voltaj hattını (high-side) anahtarlamak için kullanılırken, NPN'ler genellikle negatif hattı (low-side) anahtarlar.

Soru: SOT416 kılıfı ne kadar küçüktür?
→ Cevap: SOT416 (JEDEC standardında SC-75 olarak da bilinir), yaklaşık 1.6mm x 1.2mm boyutlarında, son derece küçük bir yüzey montaj kılıfıdır. Bu, SOT23 gibi standart kılıflardan bile önemli ölçüde daha küçüktür ve elle lehimlenmesi oldukça zordur, genellikle otomatik dizgi makineleri ile kullanılır.

En küçük tasarımlarınızda bile yüksek voltajlı PNP anahtarlama için BC856BT'yi projelerinize dahil edin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik özellikler ve parametreler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
