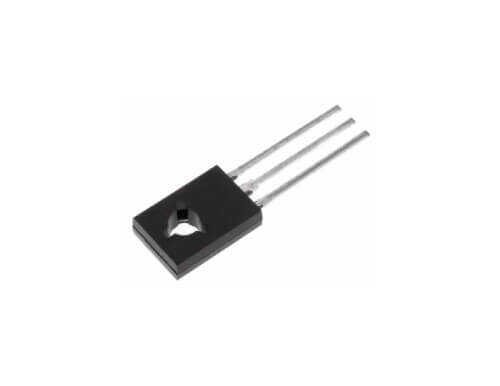

BD675A TO-126

BD675A, yüksek akım kazancı gerektiren uygulamalar için tasarlanmış bir NPN Darlington güç transistörüdür. TO-126 kılıfında yer alan bu komponent, tek bir paket içinde iki transistörü birleştirerek çok yüksek bir DC akım kazancı (hFE) sunar. Bu sayede, düşük akımlı bir sinyal ile yüksek akımlı bir yükü kolayca kontrol etmenizi sağlar.

BD675A TO-126'nin Özellikleri ve Avantajları

• Yüksek Akım Kazancı (hFE): Darlington yapısı sayesinde, tipik olarak 750'den büyük bir hFE değerine sahiptir. Bu, mikrodenetleyici gibi düşük güçlü çıkışların doğrudan yüksek akımlı yükleri sürmesini mümkün kılar.
• Entegre Diyotlar: Dahili baz-emiter şönt dirençleri ve kollektör-emiter serbest geçiş diyotu içerir, bu da harici komponent ihtiyacını azaltır.
• Orta Güç Kapasitesi: 4A'e kadar sürekli kollektör akımı ve 60V'luk Vceo gerilimi ile birçok motor, lamba ve röle sürme uygulaması için idealdir.
• Kompakt ve Verimli Kılıf: TO-126 kılıfı, TO-220'den daha küçük olup orta düzeyde güç dağıtımı için etkili bir çözüm sunar.
• Basit Sürücü Devreleri: Yüksek kazancı sayesinde, sürücü devresinin karmaşıklığını ve maliyetini önemli ölçüde azaltır.

Başlıca Kullanım Alanları

• Röle ve Solenoid Sürücüleri
• DC Motor Kontrol Devreleri
• Adım Motoru (Stepper Motor) Sürücüleri
• Yüksek Kazançlı Düşük Frekanslı Amplifikatörler
• Dokunmatik Sensör ve Anahtar Devreleri

Sık Sorulan Sorular (SSS)

Darlington transistör ile normal BJT arasındaki temel fark nedir?
→ Darlington transistör, iki BJT'nin tek bir kılıfta özel bir konfigürasyonda birleştirilmesiyle oluşur. Ana fark, Darlington'un akım kazancının (hFE), iki transistörün kazançlarının çarpımına yakın olmasıdır. Bu da onu çok daha hassas hale getirir. Ancak, daha yüksek bir doyma gerilimine (Vce(sat)) sahiptir.

BD675A'nın PNP eşleniği var mıdır?
→ Evet, BD675A'nın PNP komplementer karşılığı genellikle BD676A veya benzeri Darlington transistörleridir. Projenizde komplementer bir çift gerekiyorsa bu modellere bakabilirsiniz.

Minimum sürücü akımıyla maksimum yük kontrolü sağlamak için BD675A Darlington transistörünü projelerinize ekleyin.

Not: Bu sayfadaki bilgiler genel referans amaçlıdır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
