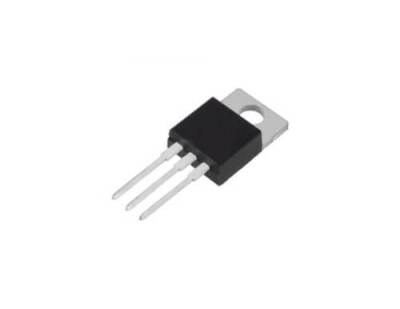

BDW74D TO-220

BDW74D, çok yüksek akım kazancı ve yüksek güç kapasitesi sunan, monolitik bir PNP Darlington güç transistörüdür. Endüstri standardı TO-220 kılıfı içerisinde gelen bu komponent, NPN eşleniği BDW73D ile birlikte komplementer ve quasi-komplementer devrelerde kullanılmak üzere tasarlanmıştır. Dahili diyot ve dirençleri ile devre tasarımını basitleştirir.

BDW74D TO-220'nin Özellikleri ve Avantajları

• Çok Yüksek Akım Kazancı (hFE): Darlington yapısı sayesinde 1000'den büyük hFE değerleri sunar, bu da çok düşük baz akımlarıyla yüksek kollektör akımlarını kontrol etmeye olanak tanır.
• Yüksek Güç Kapasitesi: TO-220 kılıfı ve -12A'lik sürekli kollektör akımı kapasitesi, onu güçlü motor ve solenoid sürme gibi zorlu uygulamalar için uygun kılar.
• Yüksek Voltaj Değeri: -120V'luk Vceo değeri, şebeke bağlantılı güç kaynakları ve endüstriyel kontrol sistemlerinde güvenle kullanılmasını sağlar.
• Komplementer Tasarım: NPN tipi olan BDW73D ile mükemmel bir komplementer çift oluşturur. Bu, yüksek güçlü ses amplifikatörleri ve H-köprü motor sürücülerinin tasarımını kolaylaştırır.
• Entegre Koruma: Dahili kollektör-emiter diyotu, endüktif yükleri sürerken oluşan ters EMK'ya karşı koruma sağlar.

Başlıca Kullanım Alanları

• Yüksek Güçlü Ses Amplifikatörleri
• Endüstriyel Motor Kontrol Sistemleri
• Lineer ve Anahtarlamalı Güç Kaynakları
• Röle ve Solenoid Sürücüleri
• Çekiç Sürücüleri (Hammer Drivers)

Sık Sorulan Sorular (SSS)

BDW74D'nin doyma gerilimi (Vce(sat)) neden normal bir transistörden daha yüksek?
→ Darlington transistörler, iki BJT'nin seri bağlanması gibi çalıştığından, toplam doyma gerilimi, çıkış transistörünün Vce(sat) değeri ile giriş transistörünün Vbe değerinin toplamına yakındır. Bu nedenle, tipik olarak 1.5V - 2.5V arasında, standart bir BJT'den daha yüksektir.

Bu transistörü 12A'de sürekli çalıştırmak için ne tür bir soğutucu gerekir?
→ 12A'de oluşacak güç kaybı (P = Vce(sat) * Ic) oldukça yüksek olacaktır. Bu nedenle, datasheet'te belirtilen termal dirence (Rth) uygun, büyük kanatçıklı ve potansiyel olarak fan soğutmalı bir alüminyum soğutucu kullanmak gereklidir.

En zorlu güç kontrol uygulamalarınızda yüksek kazanç ve sağlamlık için BDW74D PNP Darlington transistörünü seçin.

Not: Bu sayfadaki bilgiler genel referans amaçlıdır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
