BR211 40A 280V SOD-84 Breakover Diyot

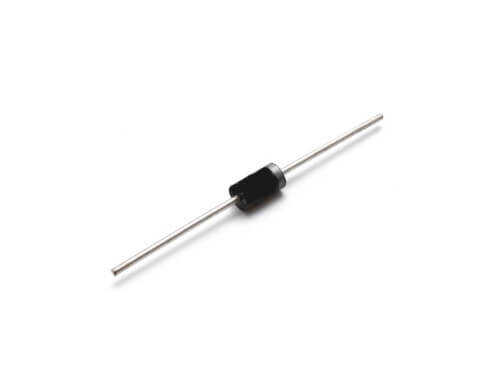

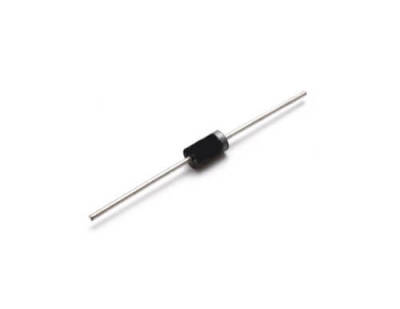

BR211, güç elektroniği devrelerinde hassas tetikleme görevleri için özel olarak tasarlanmış bir yüksek güçlü breakover diyottur (BOD). Bu özel yarı iletken bileşen, üzerindeki gerilim belirli bir eşik değerine (280V breakover gerilimi) ulaşana kadar akım geçirmez ve bu eşik aşıldığında aniden iletime geçerek bağlı olduğu tristör (SCR) veya triyak gibi güç anahtarlarını tetikler. 40A tepe akım kapasitesi, onu endüstriyel kontrol uygulamaları için ideal kılar.

BR211 40A 280V SOD-84 Breakover Diyot'nin Özellikleri ve Avantajları

• Hassas Tetikleme Gerilimi: 280V'luk kararlı breakover gerilimi ile güç anahtarlarının hassas ve güvenilir bir şekilde tetiklenmesini sağlar.
• Yüksek Tepe Akım Kapasitesi: 40A'lik anlık akım darbesi kapasitesi, büyük tristör ve triyakların gate'lerini sürmek için yeterli gücü sunar.
• Simetrik Anahtarlama: Çift yönlü (bidirectional) yapısı sayesinde AC devrelerinde faz kontrolü için mükemmeldir.
• Yüksek Güvenilirlik: Kararlı çalışma karakteristiği ve sağlam yapısı ile endüstriyel ortamlarda uzun ömürlü performans sergiler.
• Kompakt Kılıf: SOD-84 kılıfı, devre kartlarında verimli alan kullanımı sağlar.

Başlıca Kullanım Alanları

• Tristör (SCR) ve Triyak gate tetikleme devreleri.
• AC motor hız kontrol üniteleri ve dimmer (ışık kısıcı) devreleri.
• Endüstriyel ısıtma kontrol sistemleri.
• Yüksek güçlü ateşleme devreleri ve darbe jeneratörleri.
• Aşırı gerilim koruma devrelerinde 'crowbar' tetikleyicisi olarak.

Sık Sorulan Sorular (SSS)

Breakover diyot (BOD) ile DIAC arasındaki fark nedir?
→ Breakover diyotlar, temelde DIAC'ların daha yüksek güç ve gerilim kapasitesine sahip versiyonlarıdır. Her ikisi de gerilim eşiği aşıldığında iletime geçen tetikleme elemanlarıdır, ancak BOD'lar genellikle daha zorlu endüstriyel uygulamalar için tasarlanmıştır.

Bu bileşenin polaritesi (yönü) var mıdır?
→ BR211 gibi breakover diyotlar genellikle simetrik ve çift yönlüdür, yani polariteleri yoktur ve devreye her iki yönde de bağlanabilirler. Ancak emin olmak için daima ürünün datasheet'ini kontrol etmek en doğrusudur.

Güç elektroniği kontrol devrelerinizde hassas ve güçlü tetikleme için BR211 ideal çözümdür!

Not: Bu sayfadaki bilgiler genel referans amaçlıdır. Tasarımlarınızda en güncel ve doğru teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
